MANUALE VALVOLA IDRAULICA MONOBLOCCO 2xZ80 + FUNZIONE FLOTTANTE
| Informazioni tecniche | |
| Fornitore: | Bulgaria |
| Reso o sostituzione: | 14 giorni |
| Garanzia: | 6 mesi |
| Peso del prodotto: | 6,45 kg |
| Tipo di distributore: | Monoblocco Z80 con funzione flottante |
| Portata nominale: | 80 L/min |
| Numero di sezioni: | 2 |
| Materiale del corpo: | Ghisa |
| Materiale del cassetto: | Acciaio al carbonio (diametro 18 mm) |
| Azionamento: | Meccanico (tramite leva di comando) |
| Posizioni della leva: | 4 |
| Funzioni: | Doppio effetto + funzione flottante (FLOAT) |
| Circuito idraulico: | Parallelo |
| Pressione max. (porta T): | 35 bar (pressione di ritorno) |
| Pressione max. (porta P): | 315 bar (pressione in ingresso) |
| Pressione max. (porte A e B): | 315 bar (pressione di lavoro) |
| Valvola limitatrice di pressione tarata in fabbrica: | 180 bar |
| Campo di regolazione della valvola limitatrice di pressione: | 120-250 bar |
| Trafilamento interno: | 8 cm³/min a Δp = 100 bar e 40°C |
| Temperatura di esercizio: | Da -40°C a +60°C |
| Temperatura di esercizio dell'olio: | Da -20°C a +80°C con guarnizioni NBR, da -20°C a +100°C con guarnizioni FPM |
| Viscosità dell'olio: | 15–75 mm²/s (raccomandata) |
Descrizione
Il distributore idraulico monoblocco Z80 con funzione flottante è progettato per il controllo manuale affidabile e preciso del flusso di olio idraulico tra la pompa e l'attuatore idraulico. Una caratteristica fondamentale di questa versione è la posizione flottante aggiuntiva (FLOAT), che consente al cilindro idraulico collegato di muoversi liberamente.
La sezione è dotata di porte di lavoro A e B con filettature G 1/2" per il collegamento di un cilindro idraulico o di un altro attuatore idraulico a doppio effetto. La porta principale di pressione P ha una filettatura G 1/2", mentre la porta di ritorno T ha una filettatura G 3/4".
Il distributore è azionato meccanicamente tramite leva. Oltre al controllo bidirezionale standard del cilindro, il distributore dispone anche di una posizione flottante. Quando la leva viene portata in posizione flottante, le porte A e B vengono collegate alla linea di ritorno T, consentendo allo stelo del cilindro idraulico di muoversi liberamente in entrambe le direzioni sotto l'azione di forze esterne.
La funzione flottante è particolarmente utile per le attrezzature che devono seguire il profilo del terreno o la superficie durante il lavoro, poiché il cilindro idraulico non mantiene l'attrezzatura in una posizione fissa quando la funzione flottante è inserita.
Principali vantaggi della versione Z80 + F:
- funzione flottante aggiuntiva (FLOAT),
- movimento libero del cilindro idraulico in posizione flottante,
- adatto per attrezzature che devono seguire il terreno,
- semplice azionamento meccanico a leva,
- valvola limitatrice di pressione integrata,
- robusta costruzione monoblocco.
Il distributore idraulico Z80 con funzione flottante è adatto all'impiego su macchine agricole, forestali e altre macchine mobili con impianto idraulico dove, oltre al controllo standard a doppio effetto, è richiesto il movimento libero del cilindro idraulico.

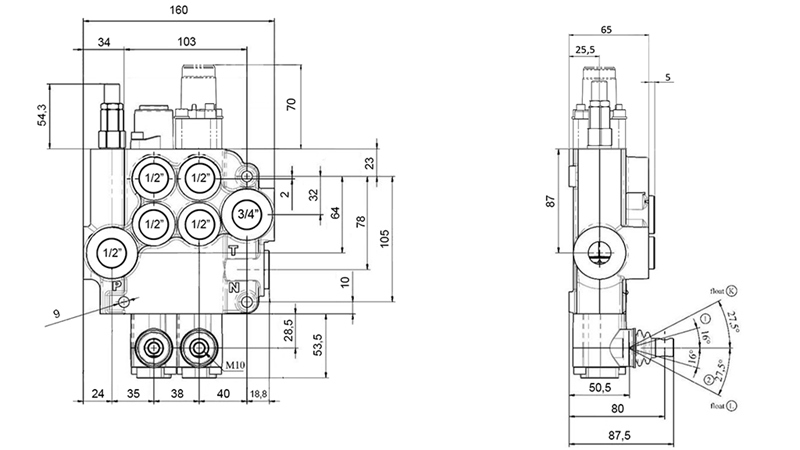

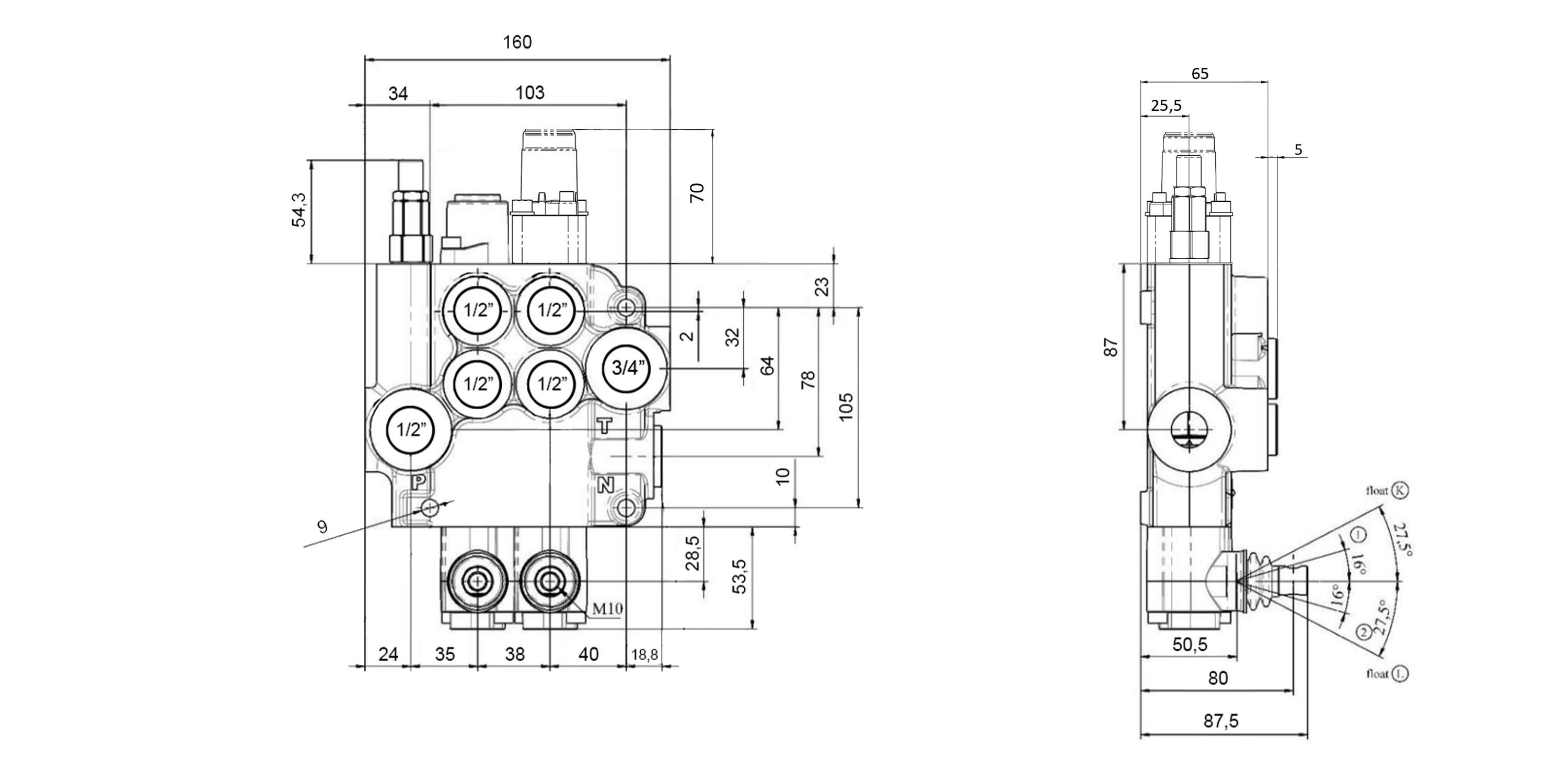

Dimensioni

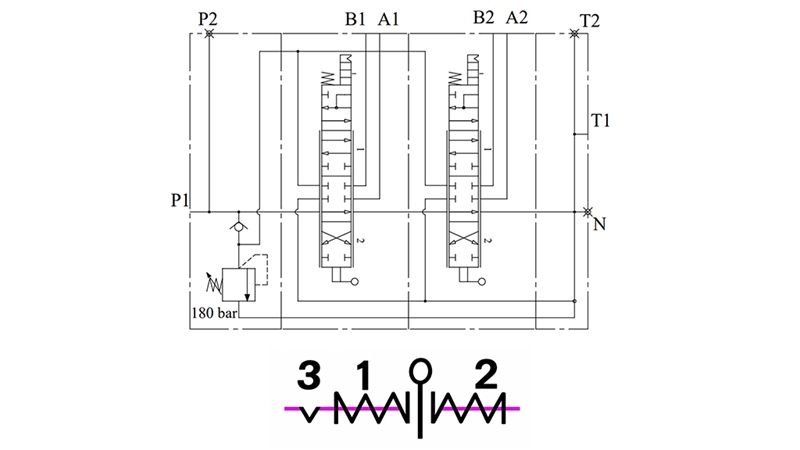

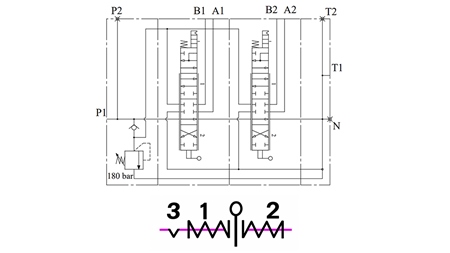

Schema del circuito idraulico
