MANUALE VALVOLA IDRAULICA MONOBLOCCO 1xZ80 + FUNZIONE FLOTTANTE
| Informazioni tecniche | |
| Fornitore: | Bulgaria |
| Reso o cambio: | 14 giorni |
| Garanzia: | 6 mesi |
| Peso del prodotto: | 3,90 kg |
| Tipo di distributore: | Monoblocco Z80 con funzione flottante |
| Portata nominale: | 80 L/min |
| Numero di sezioni: | 1 |
| Materiale del corpo: | Ghisa |
| Materiale del cursore: | Acciaio al carbonio (diametro 18 mm) |
| Azionamento: | Meccanico (tramite leva di comando) |
| Posizioni leva: | 4 |
| Funzioni: | Doppio effetto + funzione flottante (FLOAT) |
| Circuito idraulico: | Parallelo |
| Pressione max. (attacco T): | 35 bar (pressione di ritorno) |
| Pressione max. (attacco P): | 315 bar (pressione in ingresso) |
| Pressione max. (attacchi A e B): | 315 bar (pressione di lavoro) |
| Valvola limitatrice di pressione tarata in fabbrica: | 180 bar |
| Campo di regolazione della valvola limitatrice di pressione: | 120-250 bar |
| Trafilamento interno: | 8 cm³/min a Δp = 100 bar e 40°C |
| Temperatura di esercizio: | Da -40°C a +60°C |
| Temperatura di esercizio dell'olio: | Da -20°C a +80°C con guarnizioni NBR, da -20°C a +100°C con guarnizioni FPM |
| Viscosità dell'olio: | 15–75 mm²/s (consigliata) |
Descrizione
Il distributore idraulico monoblocco sezionale Z80 con funzione flottante è progettato per il controllo manuale affidabile e preciso del flusso di olio idraulico tra la pompa e l'attuatore idraulico. Una caratteristica fondamentale di questa versione è la posizione flottante aggiuntiva (FLOAT), che consente al cilindro idraulico collegato di muoversi liberamente.
La sezione dispone di attacchi di lavoro A e B con filettatura G 1/2" per il collegamento di un cilindro idraulico o di un altro attuatore idraulico a doppio effetto. L'attacco principale di pressione P ha filettatura G 1/2", mentre l'attacco di ritorno T ha filettatura G 3/4".
Il distributore è azionato meccanicamente tramite una leva. Oltre al comando standard bidirezionale del cilindro, il distributore dispone anche di una posizione flottante. Quando la leva viene spostata nella posizione flottante, gli attacchi A e B vengono collegati alla linea di ritorno T, consentendo allo stelo del cilindro idraulico di muoversi liberamente in entrambe le direzioni sotto l'effetto di forze esterne.
La funzione flottante è particolarmente utile per le attrezzature che devono seguire il profilo del terreno o la superficie del suolo durante il lavoro, poiché il cilindro idraulico non mantiene l'attrezzatura in una posizione fissa quando la funzione flottante è inserita.
Principali vantaggi della versione Z80 + F:
- funzione flottante aggiuntiva (FLOAT),
- movimento libero del cilindro idraulico in posizione flottante,
- adatto per attrezzature che devono seguire il profilo del terreno,
- semplice azionamento meccanico a leva,
- valvola limitatrice di pressione integrata,
- robusta costruzione monoblocco.
Il distributore idraulico Z80 con funzione flottante è adatto per l'impiego su macchine agricole, forestali e altre macchine mobili con impianto idraulico dove, oltre al comando standard a doppio effetto, è richiesto il movimento libero del cilindro idraulico.

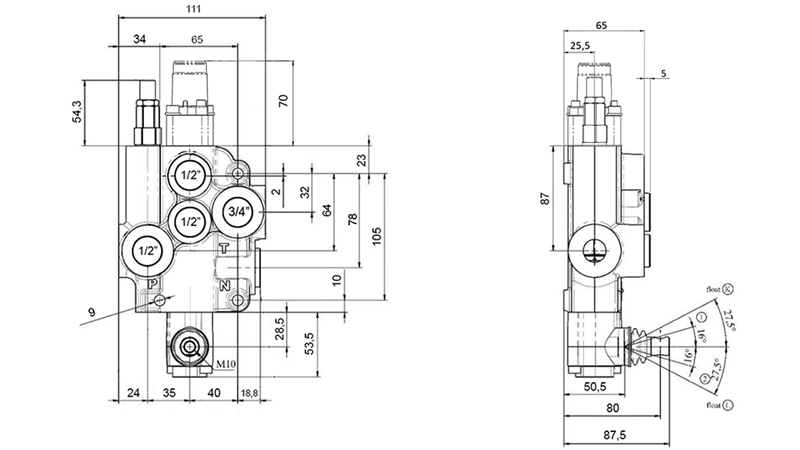

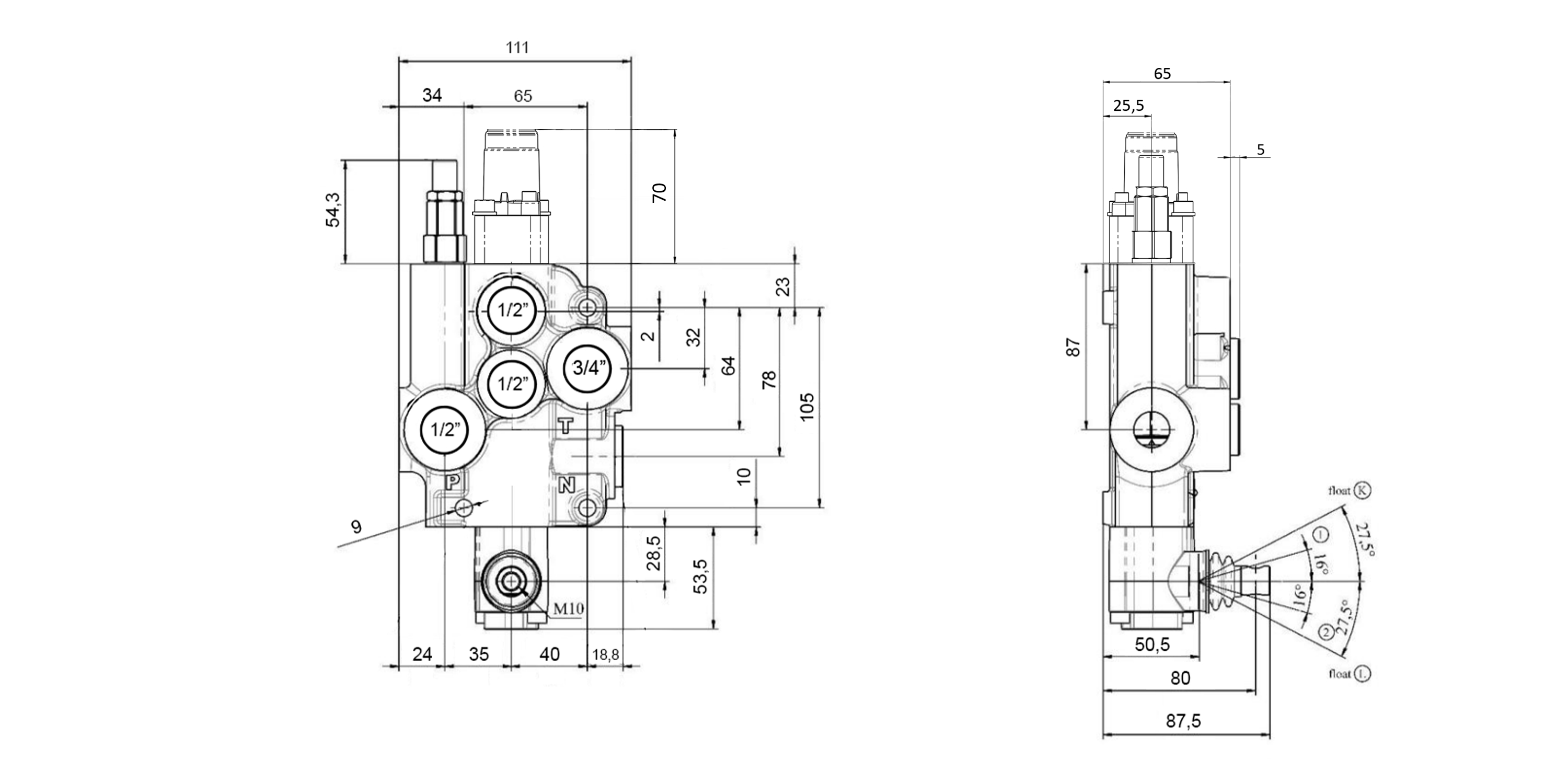

Dimensioni

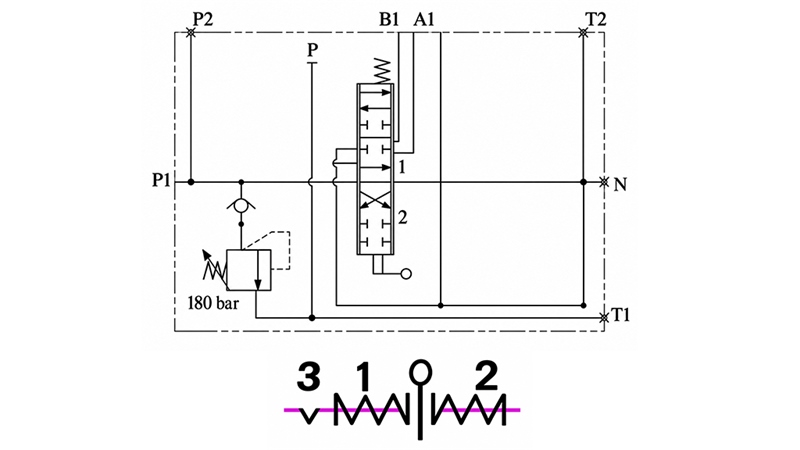

Schema del circuito idraulico
