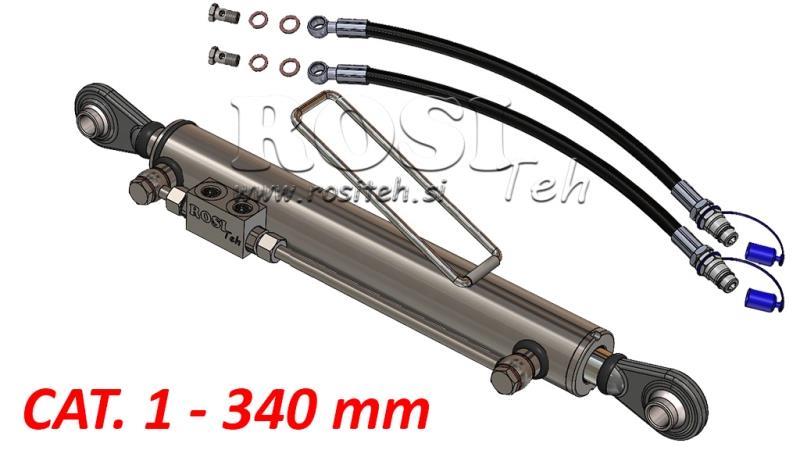

TERZO PUNTO IDRAULICO STANDARD - CAT. 1 - 50/30-340 (20-55 HP) (19,2/19,2 mm)

 Terzo punto idraulico

è fondamentalmente un cilindro idraulico a doppio effetto con estremità saldate, da installare tra il trattore e l’attrezzatura agricola. È sicuramente un aggiornamento per il trattore se non è già presente. I nostri terzi punti idraulici sono zincati per garantire la migliore protezione possibile contro la corrosione. Tutti i terzi punti idraulici sono inoltre dotati di valvola di blocco. In caso di danno al tubo idraulico, il cilindro del terzo punto rimane nella stessa posizione così come l’attrezzatura collegata. La valvola di blocco assicura anche che i tubi non restino sotto pressione nonostante le vibrazioni durante la guida, evitando carichi inutili sulla valvola idraulica del trattore.

I tipi più comuni di terzo punto idraulico:

- TERZO PUNTO IDRAULICO STANDARD

(con occhielli saldati su entrambi i lati)

- TERZO PUNTO IDRAULICO CON GANCIO RAPIDO AUTOMATICO

(sulla barra del pistone è presente un gancio rapido automatico per collegare la sfera dell’attrezzo agricolo)

- TERZO PUNTO IDRAULICO SPECIAL

(un terzo punto idraulico con gancio, ma al posto dell’occhiello sul cilindro viene utilizzato un gancio speciale saldato che permette un maggiore movimento laterale del terzo punto)

- TERZO PUNTO IDRAULICO FILETTATO AUTOMATICO

(la lunghezza del terzo punto può essere estesa grazie alla parte filettata)

Uso dei terzi punti idraulici:

I terzi punti idraulici sono sempre più indispensabili su ogni trattore, specialmente con gli aratri per il terreno, dove la regolazione precisa è fondamentale. Sono molto utili anche con livellatori, forche per trattore (per regolare l’inclinazione) e perfino con pianali ribaltabili.

Come scegliere il terzo punto idraulico giusto per il tuo trattore?

Passo 1: Quanti cavalli ha il tuo trattore?

Categoria 1: per trattori da 20 a 55 CV (15 – 40 kW)

Categoria 2: per trattori da 45 a 95 CV (35 – 70 kW)

Categoria 3: per trattori da 80 a 210 CV (60 – 155 kW)

Categoria 4: per trattori da 180 a 380 CV (135 – 285 kW)

Vale anche la pena considerare per quale attrezzo sarà utilizzato il terzo punto, poiché, ad esempio, con un trattore da 100 CV non è necessario un terzo punto di categoria 3 se sarà utilizzato solo per una piattaforma ribaltabile con capacità massima di 1500 kg.

Passo 2: Quali fori per i perni deve avere il terzo punto?

Categoria 1: Fori da 19,2 mm o 25,4 mm

Categoria 2: Fori da 25,4 mm

Categoria 3: Fori da 25,4 mm o 32,4 mm

Categoria 4: Fori da 45,2 mm o 32,4 mm

È possibile utilizzare un riduttore, che consente di usare un unico terzo punto su diversi trattori o attrezzi. Per i terzi punti idraulici con gancio rapido automatico o versioni speciali, i fori sono definiti dalla sfera che viene bloccata nel gancio rapido del terzo punto.

Passo 3: Lunghezza o corsa adatta del terzo punto.

Non esiste una regola fissa o uno standard preciso sulla corsa necessaria per un determinato tipo di trattore. Questo dipende principalmente dal tipo di trattore e dagli attrezzi a cui è destinato. Di solito viene utilizzato con più attrezzi, quindi occorre determinare una lunghezza adatta alla maggior parte di essi. Il metodo più semplice è misurare il terzo punto filettato già installato sul trattore. In base alla lunghezza ridotta del terzo punto filettato (misurata da centro foro a centro foro), è possibile selezionare il terzo punto idraulico più vicino e verificare la sua lunghezza massima estesa e la corsa.

Le corse standard dei terzi punti idraulici sono:
- 160 mm
- 210 mm
- 280 mm
- 340 mm
- 400 mm

Le lunghezze complessive dei terzi punti con la stessa corsa dipendono dal tipo.

Passo 4: Scelta del tipo di terzo punto idraulico.

- Terzo punto idraulico Standard
(utilizzato con trattori normali)

- Terzo punto idraulico con gancio rapido automatico
(utilizzato se il trattore è dotato di ganci rapidi sulle braccia inferiori)

- Terzo punto idraulico Special
(per un maggiore movimento laterale)

- Terzo punto idraulico filettato automatico
(la lunghezza del terzo punto può essere estesa dalla parte filettata)

I terzi punti idraulici sono adatti per trattori:

Zetor, Fendt, Deutz-Fahr, Massey Ferguson, Fiat, John Deere, Case, Renault, IMT, Ursus, Steyr, Hürlimann, Lamborghini, Same, Landini, Valtra, Claas, New Holland, Caterpillar, Bobcat, Volvo, Carraro, Yanmar, Štore, Lindner, Solis.
