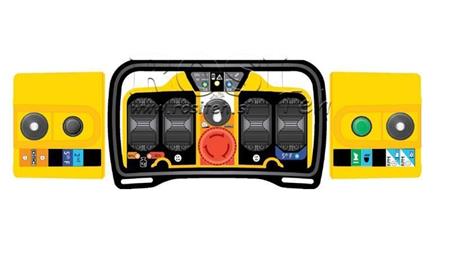

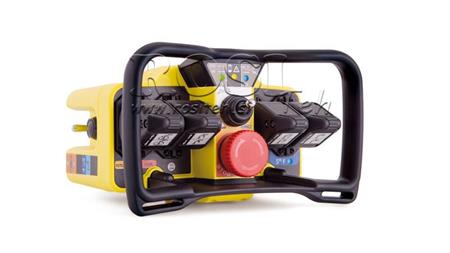

FUNKCJE WŁĄCZONE PRZEZ STEROWANIE RADIOWE:

Etykieta 'M4+1' lub 5. funkcja to funkcja do sterowania piątą kierunkiem (5. ruch - przycisk boczny) dźwigu, która dzieli ten sam dźwignię zazwyczaj używaną do standardowego ruchu. Używana jest w szczególnych przypadkach, takich jak specjalne podnośniki, zaciski lub pary chwytaków) lub ogólnie funkcja, która wymaga bezpieczniejszej aktywacji (dedykowany dodatkowy przycisk).

Etykieta Królika / Ślimaka to funkcja prędkości, gdzie królik pozwala na 100% prędkości wyjściowej na wszystkich dźwigniach, podczas gdy ślimak pozwala na 50%.

Etykieta DSC (Dynamiczna kontrola prędkości) to funkcja, która w trybie 'ślimaka' pozwala operatorowi tymczasowo zwiększyć moc wyjściową (prędkość). Dzięki tej funkcji można zwiększyć lub zmniejszyć prędkość, a te ustawienia pozostają do momentu wyłączenia odbiornika. Po ponownym włączeniu odbiornika prędkość wraca do wartości domyślnych przypisanych do 'ślimaka'.

Etykieta IN-SLOW to cyfrowe wejście przeznaczone do platform podnoszących (tych, na których znajdują się operatorzy). Jeśli ten pin jest aktywowany (zazwyczaj mechaniczny przełącznik, który automatycznie aktywuje się, gdy platforma podnosząca jest zamontowana na dźwigu), wszystkie ruchy odbywają się bezpośrednio z prędkością 10%, a tylko jeden ruch jest dozwolony w danym czasie. To spełnia określone normy dla platform podnoszących.

Etykieta RPM +/- zazwyczaj zwiększa liczbę obrotów silnika, zwiększając ciśnienie oleju, co sprawia, że prędkość dźwigu jest szybsza lub wolniejsza.

Etykieta SILNIK włącz/wyłącz to funkcja przeznaczona dla silnika ciężarówki (jeśli jest obsługiwana).

Etykieta ŚWIATŁA włącz/wyłącz to dodatkowe wyjście na odbiorniku do sterowania światłami ciężarówki (jeśli jest obsługiwane), co pozwala operatorowi pracować w ciemności.

Etykieta Wskaźnik obciążenia 90%/100% to funkcja, która jest połączona z zarządzaniem danymi dźwigu z informacją zwrotną. Jeśli dźwig obsługuje tę funkcję, możemy otrzymać informację, że obciążenie przekracza 90% i/lub 100% obciążenia, w takim przypadku zapala się dioda LED na nadajniku.

WAŻNE: Aby prawidłowo skonfigurować i działać zdalny kontroler proporcjonalny, prosimy o podanie danych dla następujących trzech pozycji z poniższego zdjęcia:

1. Długość środka między wrzecionami, określona odległość od środka jednego wrzeciona do następnego środka wrzeciona - podana w mm.

2. Skok wrzeciona od pozycji zerowej (0) w mm w jednym kierunku, określona odległość do przesunięcia wrzeciona w jednym kierunku od pozycji początkowej (0) przy przesunięciu dźwigni w jednym kierunku - podana w mm,

3. Napięcie 12/24V, określone źródło napięcia zasilania - 12V lub 24V.

ROZSZERZENIE SKOKU KAŻDEGO SEGMENTU:

Dla skoków wrzeciona do 13 mm, rozszerzenie każdego segmentu nie jest wymagane. Wymiary są następujące (przykład dla skoku 13 mm w każdym kierunku):

Dla skoków wrzeciona powyżej 13 mm, rozszerzenie jest wymagane ROZSZERZENIE SKOKU KAŻDEGO SEGMENTU (12-20mm) DLA ZAWORU. Dotyczy to każdego segmentu indywidualnie. Tyle segmentów, ile jest, tyle rozszerzeń należy dodać. Jeśli masz cztery wrzeciona, to wymagane są cztery rozszerzenia. Wymiary są następujące (przykład dla skoku 20 mm w każdym kierunku):

Bez rozszerzenia (skok do 13 mm)	Z rozszerzeniem (skok powyżej 13 mm)
