PERNO DI RILASCIO PRESSIONE PER VALVOLA P81

Descrizione

Il perno di rilascio della pressione consente un sistema di rilascio della pressione (ritorno automatico della leva di controllo in posizione neutra). Quando il distributore si sposta nel sistema di rilascio della pressione, l’olio viene deviato al raccordo di lavoro “B” (lontano dalla leva). Quando la pressione nel raccordo “B” supera il valore impostato, il perno di rilascio della pressione libera la leva di controllo facendola tornare in posizione neutra. La taratura di fabbrica è di 70 bar. Il perno di rilascio della pressione è regolabile allentando il dado (4) e ruotando la vite di regolazione (5). La rotazione in senso orario della vite aumenta il valore della pressione impostata del perno di rilascio della pressione, mentre ruotandola in senso antiorario la diminuisce.

ATTENZIONE: se il perno di rilascio della pressione è impostato su una pressione troppo alta, la leva non tornerà in posizione neutra. Se è impostato troppo bassa, il perno di rilascio della pressione non manterrà la leva nella posizione pronta per il rilascio.

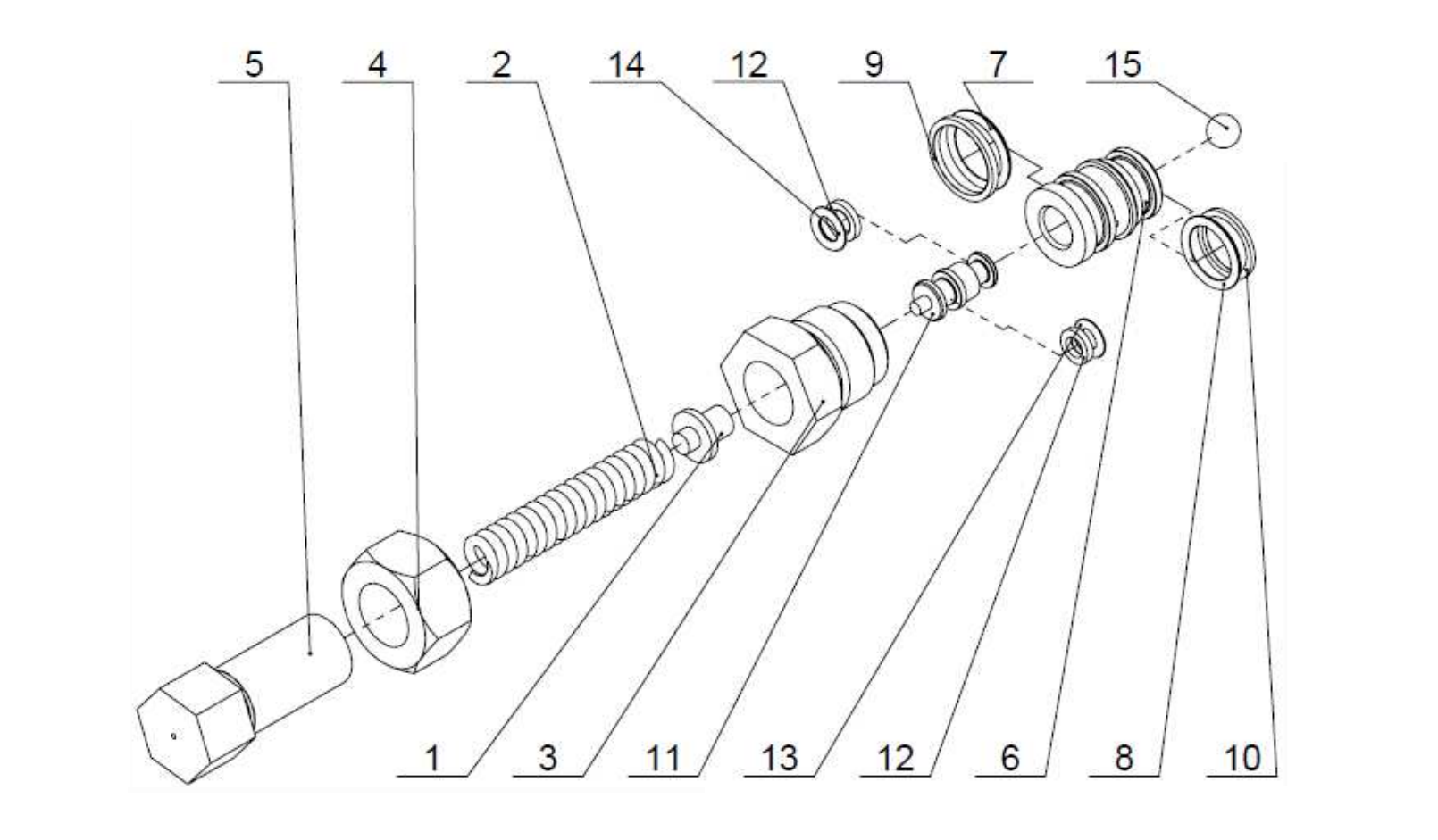

Componenti:

- adattatore molla (1)

- molla (2)

- tappo (3)

- dado (4)

- vite di regolazione (5)

- camicia del pistone (6)

- O-ring 12,5 x 1,8 (7)

- O-ring 11,2 x 1,8 (8)

- guarnizione di sicurezza 16 x 1,3 x 1,4 (9)

- guarnizione di sicurezza 14,28 x 1 x 1,3 (10)

- pistone (11)

- rondella di sicurezza 5,1 x 1,4 (12)

- O-ring 4 x 1,8 (13)

- O-ring 5 x 1,8 (14)

- pallina di acciaio (15)
