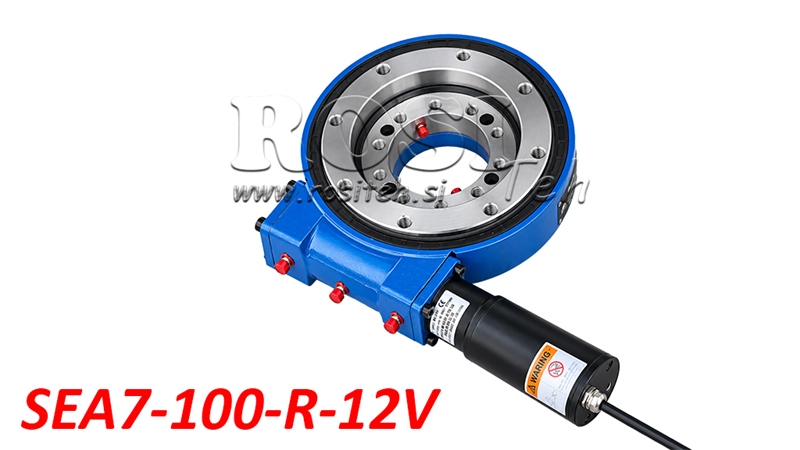

AZIONAMENTO ROTANTE A VITE SENZA FINE SERIE SEA7-100-R CON MOTORE ELETTRICO 12V - RAPPORTO DI TRASMISSIONE 71:1 - ECO

Descrizione

I riduttori di rotazione a vite senza fine della serie SEA7 con motore elettrico da 12 V offrono una soluzione compatta, robusta ed economica per la rotazione ad azionamento elettrico e il posizionamento preciso di diverse strutture e attrezzature. Integrano un riduttore a vite senza fine, una ralla e un motore elettrico in un’unica unità funzionale in grado di trasmettere coppie elevate e sopportare carichi assiali, radiali e momenti ribaltanti.

La serie SEA7 è adatta per applicazioni che richiedono una rotazione lenta, fluida e controllata. Grazie al motore elettrico da 12 V integrato, l’azionamento è particolarmente utile per attrezzature e veicoli con impianto elettrico a 12 volt, poiché non richiede un impianto idraulico aggiuntivo per il funzionamento.

Funzionamento del riduttore di rotazione a vite senza fine

Il riduttore di rotazione a vite senza fine funziona secondo il principio di una trasmissione a vite senza fine, in cui il motore elettrico aziona una corona di rotazione dentata tramite un albero a vite senza fine. Questa configurazione garantisce un elevato rapporto di riduzione, una coppia elevata e una rotazione lenta, fluida e controllata.

Il motore elettrico da 12 V integrato consente il funzionamento elettrico senza la necessità di una pompa idraulica, di un motore idraulico o di tubazioni idrauliche. Ciò semplifica l’installazione e consente l’impiego dell’azionamento in attrezzature prive di impianto idraulico.

L’azionamento consente una rotazione continua a 360°, mentre la ralla integrata supporta forze assiali e radiali, nonché momenti ribaltanti. La trasmissione a vite senza fine garantisce inoltre un’elevata coppia di tenuta, contribuendo alla stabilità posizionale della struttura rotante.

Vantaggi principali

• Azionamento elettrico con motore elettrico da 12 V incluso.

• Funzionamento senza necessità di un impianto idraulico aggiuntivo.

• Costruzione compatta e robusta con ralla integrata.

• Possibilità di rotazione continua a 360°.

• Elevato rapporto di riduzione per una rotazione lenta e precisa.

• Elevata coppia in uscita e coppia di tenuta.

• Elevata capacità di carico sotto carichi assiali e radiali.

• Capacità di sopportare elevati momenti ribaltanti.

• Installazione semplificata in attrezzature con impianto elettrico a 12 volt.

• Ampia gamma di applicazioni in macchine agricole, forestali, edili e industriali.

Applicazioni

I riduttori di rotazione a vite senza fine della serie SEA7 con motori elettrici sono adatti a diverse applicazioni che richiedono la rotazione, il posizionamento o il movimento a comando elettrico di gruppi strutturali.

• Macchine agricole – attrezzature rotanti, strutture regolabili e attrezzature agricole.

• Macchine forestali – meccanismi rotanti, attrezzature più piccole per la movimentazione dei materiali e gruppi di lavoro ausiliari.

• Macchine edili – piattaforme rotanti, sistemi di posizionamento e strutture speciali.

• Attrezzature industriali – tavole rotanti, dispositivi di posizionamento e sistemi di movimentazione dei materiali.

• Veicoli da trasporto e veicoli speciali – meccanismi rotanti ad azionamento elettrico e attrezzature montate su veicolo.

• Sistemi di inseguimento solare – supporti rotanti e sistemi per la regolazione della posizione dei pannelli solari.

Costruzione e prestazioni

Il riduttore di rotazione a vite senza fine SEA7 presenta una struttura robusta che combina una trasmissione a ingranaggi e una ralla in un alloggiamento compatto. La sua costruzione consente di sopportare diversi tipi di carico, rendendolo adatto all’integrazione in numerosi sistemi meccanici.

L’azionamento presenta un rapporto di riduzione di 71:1, una velocità massima di rotazione in uscita di 1.4 rpm e una coppia nominale in uscita di 210 Nm. La capacità di carico assiale statico è di 133 kN, la capacità di carico radiale statico è di 53 kN e il momento ribaltante massimo è di 13.5 kNm.

La coppia di tenuta è di 10.4 kNm e garantisce un’efficace resistenza ai carichi rotazionali esterni. Durante il funzionamento è necessario tenere conto dei carichi ammissibili, del metodo di installazione e del sistema di comando elettrico appropriato.

Collegamento elettrico e comando

Il riduttore di rotazione a vite senza fine è dotato di un motore elettrico CC da 12 V con corrente massima specificata di 14 A. È adatto al collegamento a un’alimentazione adeguata a 12 volt.

Per il funzionamento devono essere previsti comandi elettrici adeguati, protezione dell’alimentazione e cavi elettrici correttamente dimensionati. Il metodo di comando dipende dai requisiti della specifica applicazione.

Il motore elettrico è incluso con il riduttore di rotazione a vite senza fine.

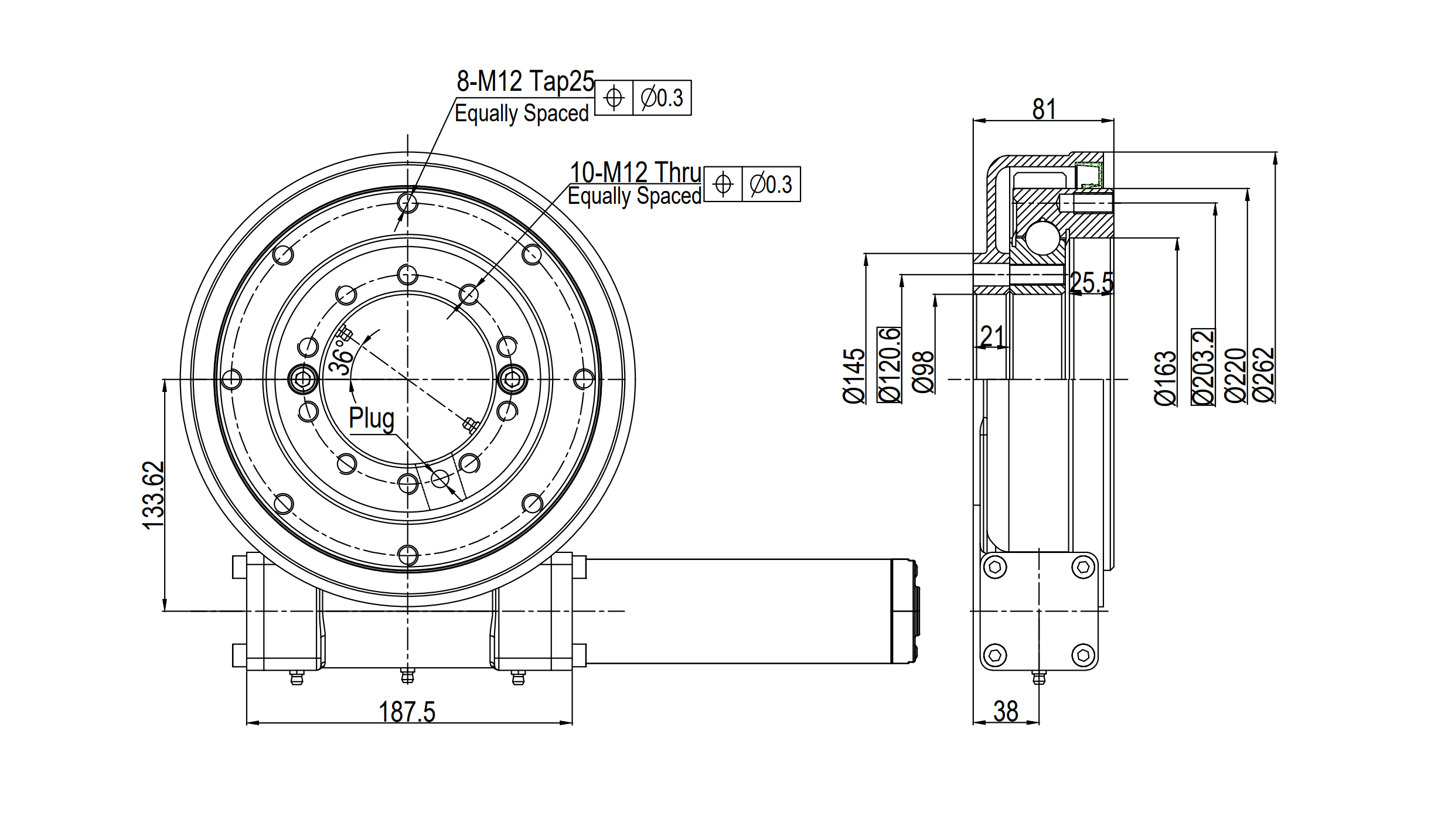

Dimensioni SAE07 - ECO

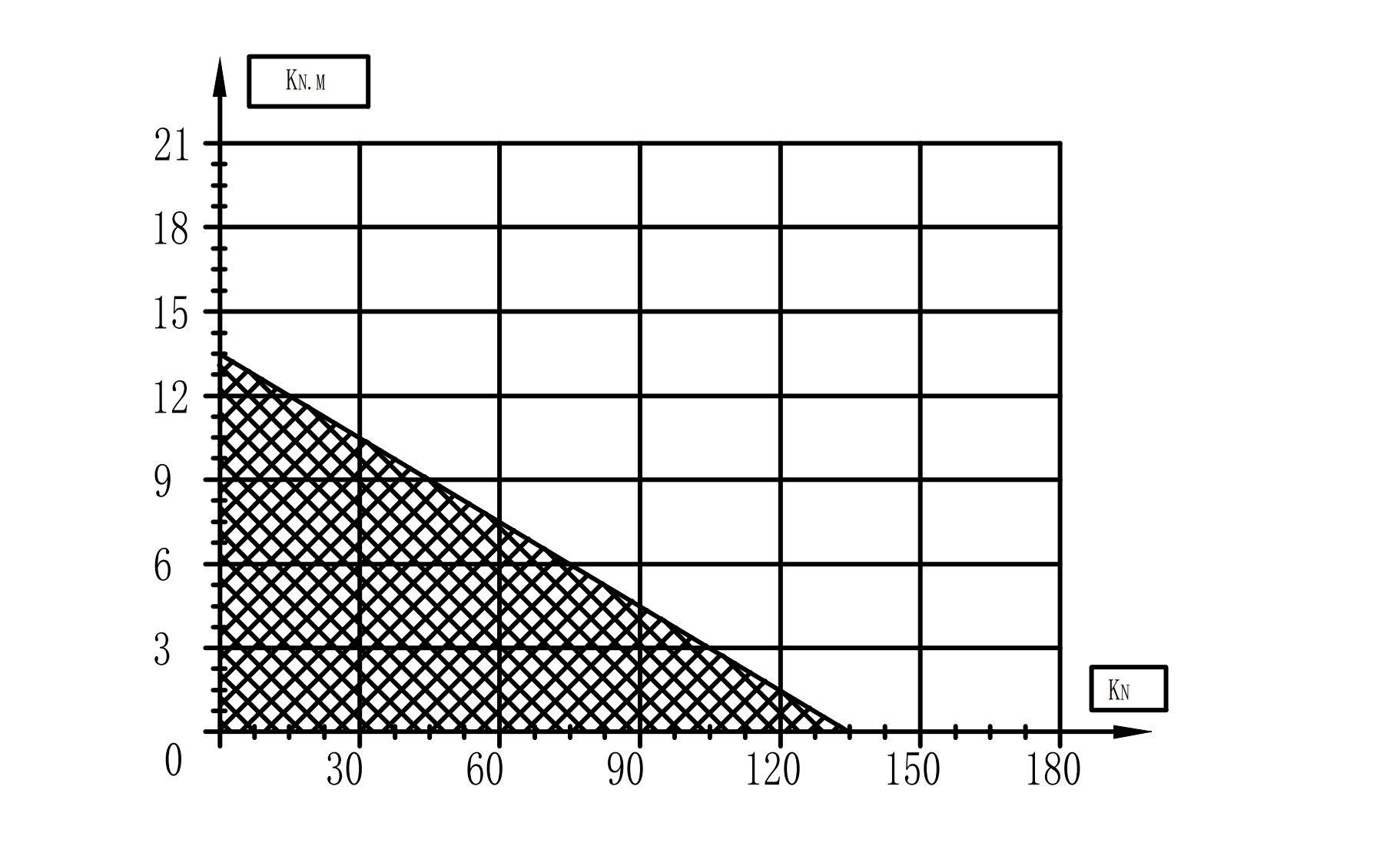

Diagramma della capacità di carico

Il diagramma mostra le combinazioni ammissibili di carico assiale e momento ribaltante per il riduttore di rotazione a vite senza fine SEA7. All’aumentare del carico assiale, il momento ribaltante ammissibile diminuisce. Per garantire la corretta selezione e il funzionamento sicuro dell’azionamento, devono essere rispettati i valori limite specificati dal produttore.

Asse orizzontale: carico assiale in kN.

Asse verticale: momento ribaltante in kNm.

Area evidenziata: combinazioni di carico ammissibili secondo il diagramma del produttore.

Curva limite: limite di carico combinato che non deve essere superato.
