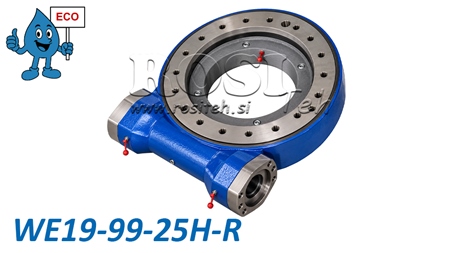

CSIGAKERÉK-HAJTÁSÚ FORGATÓMŰ SOROZAT WEA19 - 19,1 kNm - ÁTTÉTELI ARÁNY 99:1 - ECO

Leírás

Az ECO termékcsaládba tartozó WEA sorozatú csigahajtású forgatóhajtóműveink nagy teljesítményű, robusztus és költséghatékony megoldást kínálnak nehéz szerkezetek és gépek szabályozott forgatásához. Egy kompakt egységben egyesítik a csigahajtóművet és a forgókoszorú-csapágyat, lehetővé téve a nagy nyomaték átvitelét, miközben axiális, radiális és billentő terheléseket is felvesznek.

A WEA ECO sorozat kiváló ár-érték arányt kínál, és alkalmas mezőgazdasági, erdészeti, építőipari és ipari gépészeti alkalmazásokhoz, ahol nagy forgatónyomatékra és pontos teherpozicionálásra van szükség.

A csigahajtású forgatóhajtómű működése

A csigahajtású forgatóhajtómű a csigahajtás elvén működik, amelyben egy csiga hajt meg egy fogazott forgókoszorút. Ez a kialakítás nagy áttételi arányt, nagy kimenő nyomatékot, valamint lassú, egyenletes és szabályozott forgást biztosít. A hajtás megfelelő hidromotorral működtethető. Kialakítása folyamatos 360°-os forgást tesz lehetővé, miközben az integrált forgókoszorú-csapágy nagy axiális és radiális erőket, valamint billentőnyomatékokat is felvesz, így a hajtás igényes üzemi körülmények között is alkalmazható.

Fő előnyök

• ECO termékcsalád – kedvező árú megoldás kiváló ár-érték aránnyal.

• Nagy kimenő nyomaték nehéz szerkezetek és terhek forgatásához.

• Kompakt és robusztus kialakítás integrált forgókoszorú-csapággyal.

• Folyamatos 360°-os forgási képesség.

• Pontos és szabályozott forgás nagy áttételi aránnyal.

• Nagy axiális és radiális terhelhetőség.

• Nagy ellenállás a billentőnyomatékokkal szemben.

• Kiváló minőségű anyagok és hőkezelt hajtómű-alkatrészek.

• Széles modellválaszték különböző terhelésekhez és alkalmazásokhoz.

Alkalmazások

A WEA ECO sorozatú csigahajtású forgatóhajtóműveket számos iparágban alkalmazzák, különösen olyan felhasználási területeken, ahol nehézgép-alkatrészek és szerelvények megbízható forgatására és pozicionálására van szükség.

• Erdészeti gépek – erdészeti pótkocsik, daruk és forgó szerkezetek.

• Mezőgazdasági gépek – forgó karok, adapterek és mezőgazdasági berendezések.

• Építőipari gépek – daruk, emelőberendezések és forgó platformok.

• Ipari berendezések – pozicionáló berendezések, forgóasztalok és anyagmozgató rendszerek.

• Szállító- és speciális rendeltetésű járművek – forgó szerelvények és járműre szerelt berendezések.

Anyagok és felépítés

A WEA ECO sorozatú csigahajtású forgatóhajtóművek kiváló minőségű acélokból készülnek, amelyek megfelelő karbantartás mellett mechanikai szilárdságot, kopásállóságot és hosszú élettartamot biztosítanak.

A hajtómű-alkatrészek 45, 50Mn, 42CrMo vagy 42CrMo4 acélminőségből készülhetnek, míg a csigák 42CrMo vagy 20CrMoTi acélból készülhetnek. A kiválasztott alkatrészek hőkezeltek a keménység és a kopásállóság javítása érdekében.

Az edzett futópálya-felületek keménysége 55 és 62 HRC között van, míg a csigahajtás felületi keménysége 58 és 62 HRC között mozog.

A csigahajtású forgatóhajtómű gyárilag előkenéssel van ellátva.

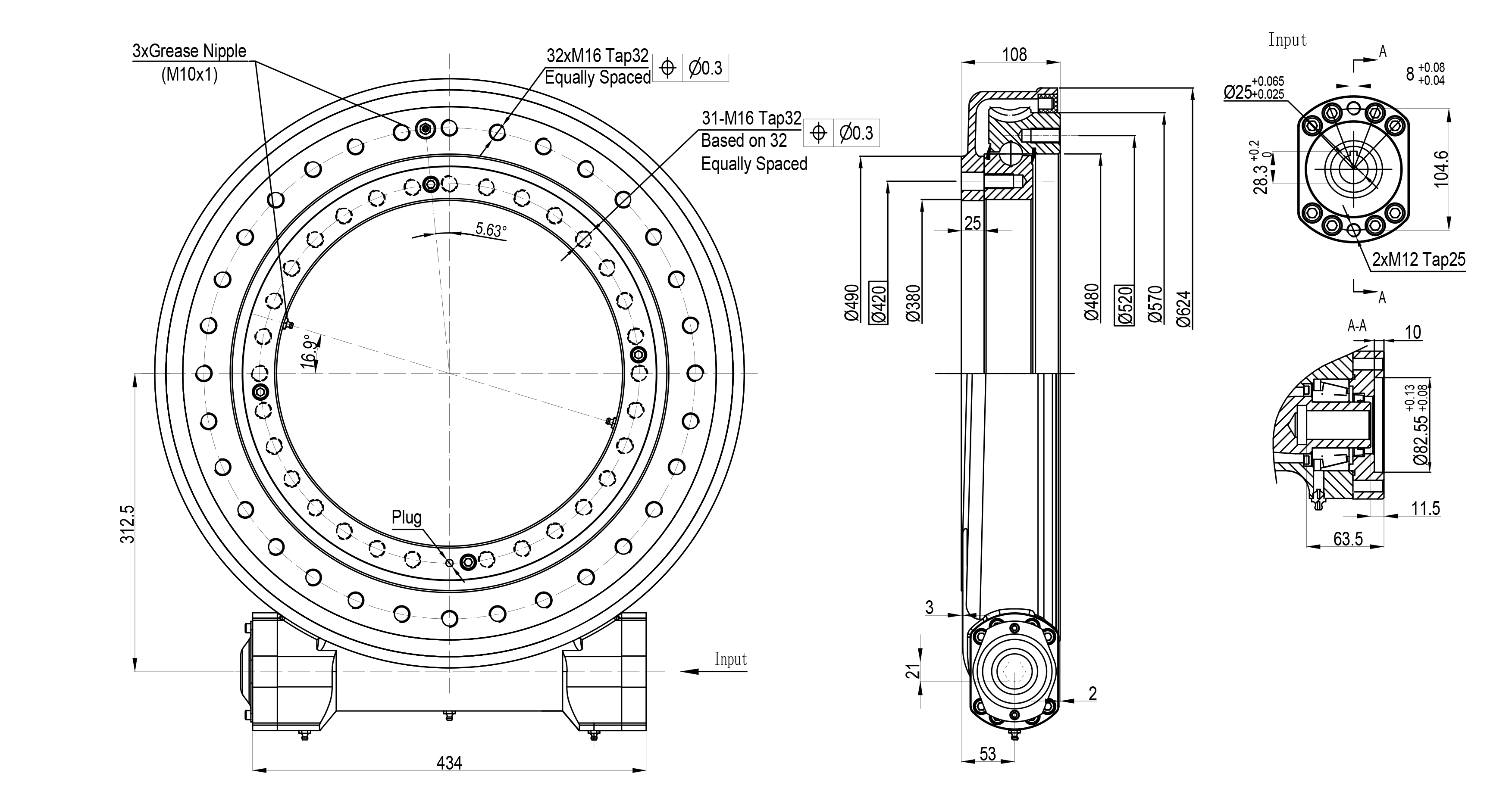

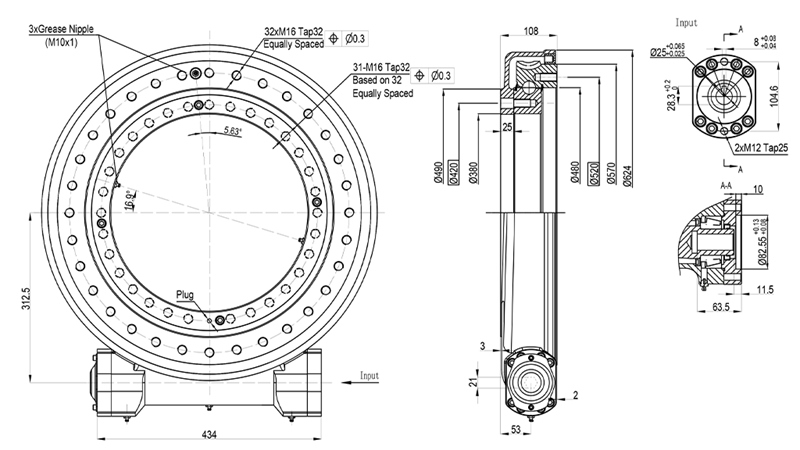

WEA19 - ECO méretek

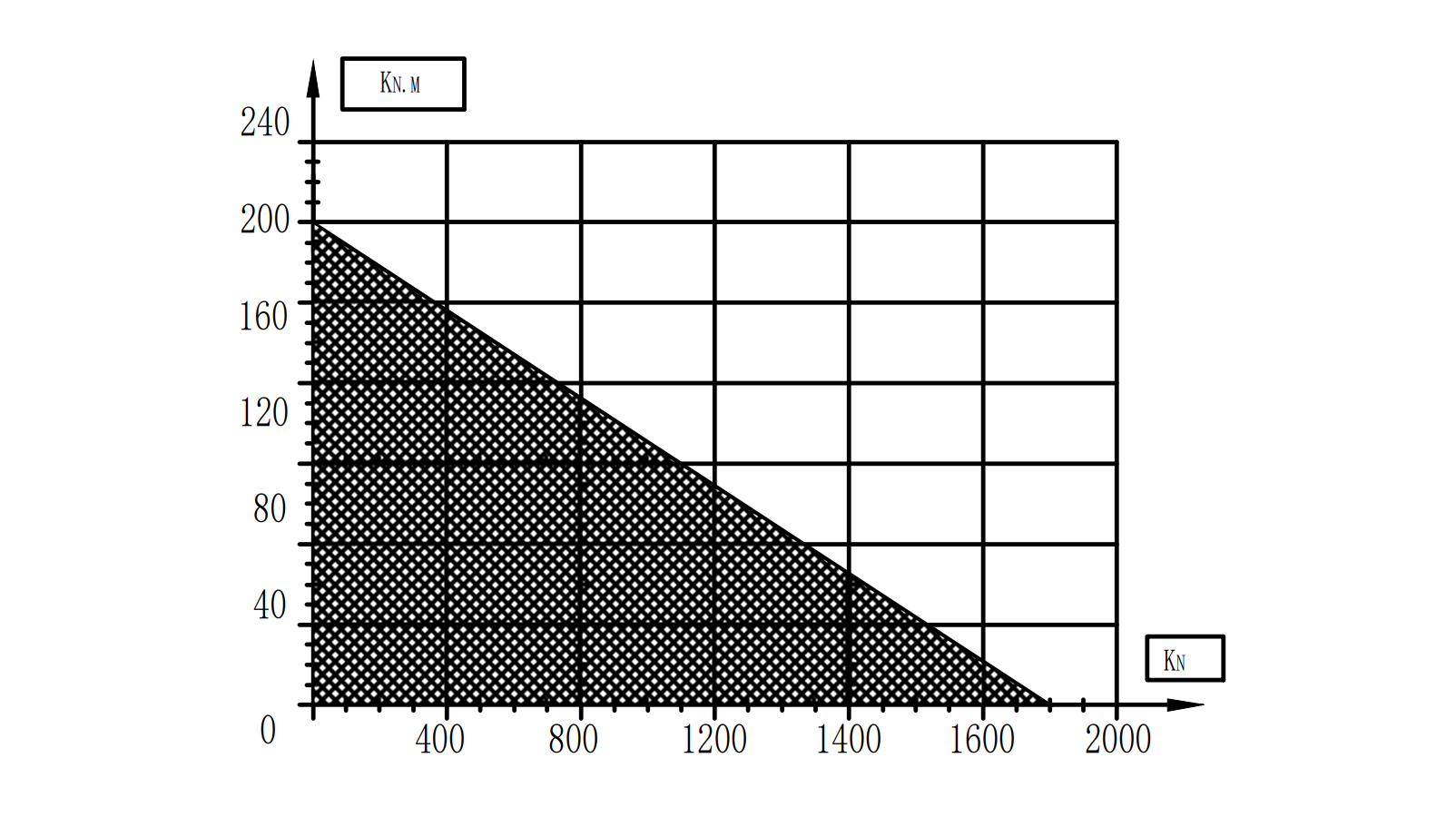

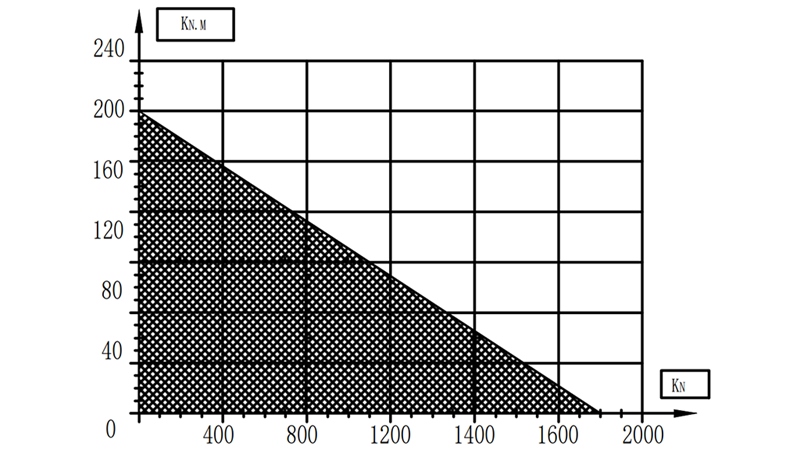

Határterhelési diagram

A diagram a WEA19 csigahajtású forgatóhajtómű megengedett axiális terhelésének és billentőnyomatékának kombinációit mutatja. Az axiális terhelés növekedésével a megengedett billentőnyomaték csökken. A forgatóhajtómű megfelelő kiválasztása és biztonságos üzemeltetése érdekében be kell tartani a gyártó által megadott terhelési határértékeket.

Vízszintes tengely: Axiális terhelés kN-ban.

Függőleges tengely: Billentőnyomaték kNm-ben.

Satírozott terület: Megengedett terheléskombinációk a gyártó diagramja szerint.

Határgörbe: Maximálisan megengedett együttes terhelés, amelyet nem szabad túllépni.
