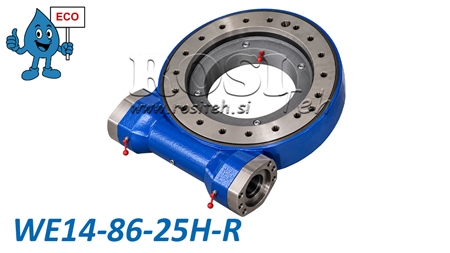

CSIGAKERÉK-HAJTÁSÚ FORGATÓMŰ SOROZAT WEA14 - 11 kNm - ÁTTÉTELI ARÁNY 86:1 - ECO

Leírás

Az ECO termékcsaládunkba tartozó WEA sorozatú csigakerekes forgatóhajtóművek nagy teljesítményű, robusztus és költséghatékony megoldást kínálnak nehéz szerkezetek és gépek szabályozott forgatásához. Egy kompakt egységben egyesítik a csigakerekes hajtóművet és a forgókoszorú-csapágyat, így nagy nyomatékátvitelt biztosítanak, miközben felveszik az axiális, radiális és billentő terheléseket.

A WEA ECO sorozat kiváló ár-érték arányt kínál, és alkalmas mezőgazdasági, erdészeti, építőipari és ipari gépészeti alkalmazásokhoz, ahol nagy forgatónyomatékra és pontos teherpozicionálásra van szükség.

A csigakerekes forgatóhajtómű működése

A csigakerekes forgatóhajtómű a csigahajtás elvén működik, amelyben a csiga egy fogazott forgókoszorút hajt meg. Ez a kialakítás nagy áttételi arányt, nagy kimenő nyomatékot, valamint lassú, egyenletes és szabályozott forgást biztosít. A hajtómű megfelelő hidromotorral működtethető. Kialakítása lehetővé teszi a folyamatos 360°-os elfordulást, miközben az integrált forgókoszorú-csapágy nagy axiális és radiális erőket, valamint billentőnyomatékokat vesz fel, így a hajtómű igénybevett üzemi körülményekhez is alkalmas.

Fő előnyök

• ECO termékcsalád – kedvező árú megoldás kiváló ár-érték aránnyal.

• Nagy kimenő nyomaték nehéz szerkezetek és terhek forgatásához.

• Kompakt és robusztus kivitel integrált forgókoszorú-csapággyal.

• Folyamatos 360°-os elfordulási képesség.

• Pontos és szabályozott forgás nagy áttételi aránnyal.

• Nagy axiális és radiális teherbírás.

• Nagy ellenállás billentőnyomatékokkal szemben.

• Kiváló minőségű anyagok és hőkezelt hajtóműalkatrészek.

• Széles modellválaszték különböző terhelésekhez és alkalmazásokhoz.

Alkalmazások

A WEA ECO sorozatú csigakerekes forgatóhajtóműveket számos iparágban alkalmazzák, különösen olyan feladatoknál, ahol nehézgép-alkatrészek és szerkezeti egységek megbízható forgatására és pozicionálására van szükség.

• Erdészeti gépek – erdészeti pótkocsik, daruk és forgó szerkezetek.

• Mezőgazdasági gépek – forgókarok, adapterek és mezőgazdasági berendezések.

• Építőipari gépek – daruk, emelőberendezések és forgó platformok.

• Ipari berendezések – pozicionáló eszközök, forgóasztalok és anyagmozgató rendszerek.

• Szállító- és speciális rendeltetésű járművek – forgó szerkezeti egységek és járműre szerelt berendezések.

Anyagok és felépítés

A WEA ECO sorozatú csigakerekes forgatóhajtóművek kiváló minőségű acélokból készülnek, amelyek megfelelő karbantartás mellett mechanikai szilárdságot, kopásállóságot és hosszú élettartamot biztosítanak.

A fogaskerék-alkatrészek 45, 50Mn, 42CrMo vagy 42CrMo4 acélminőségből készülhetnek, míg a csigák 42CrMo vagy 20CrMoTi acélból készülhetnek. A kiválasztott alkatrészek hőkezelést kapnak a keménység és a kopásállóság javítása érdekében.

Az edzett futópályafelületek keménysége 55 és 62 HRC között van, míg a csigakerekes hajtóműegység felületi keménysége 58 és 62 HRC között mozog.

A csigakerekes forgatóhajtómű gyárilag előkenéssel van ellátva.

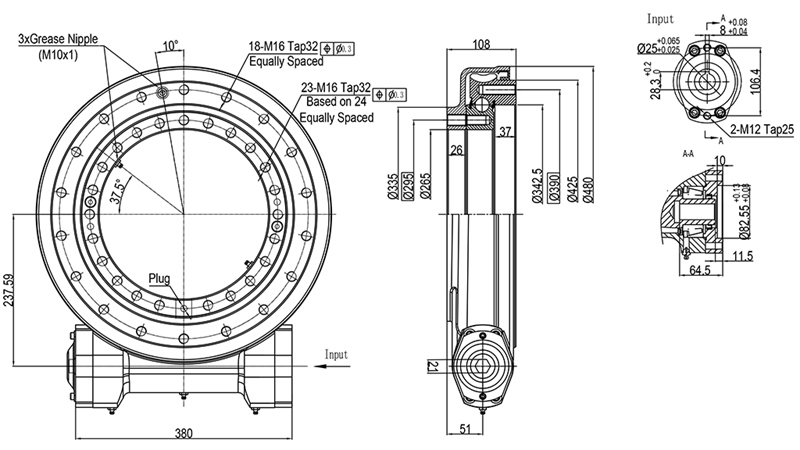

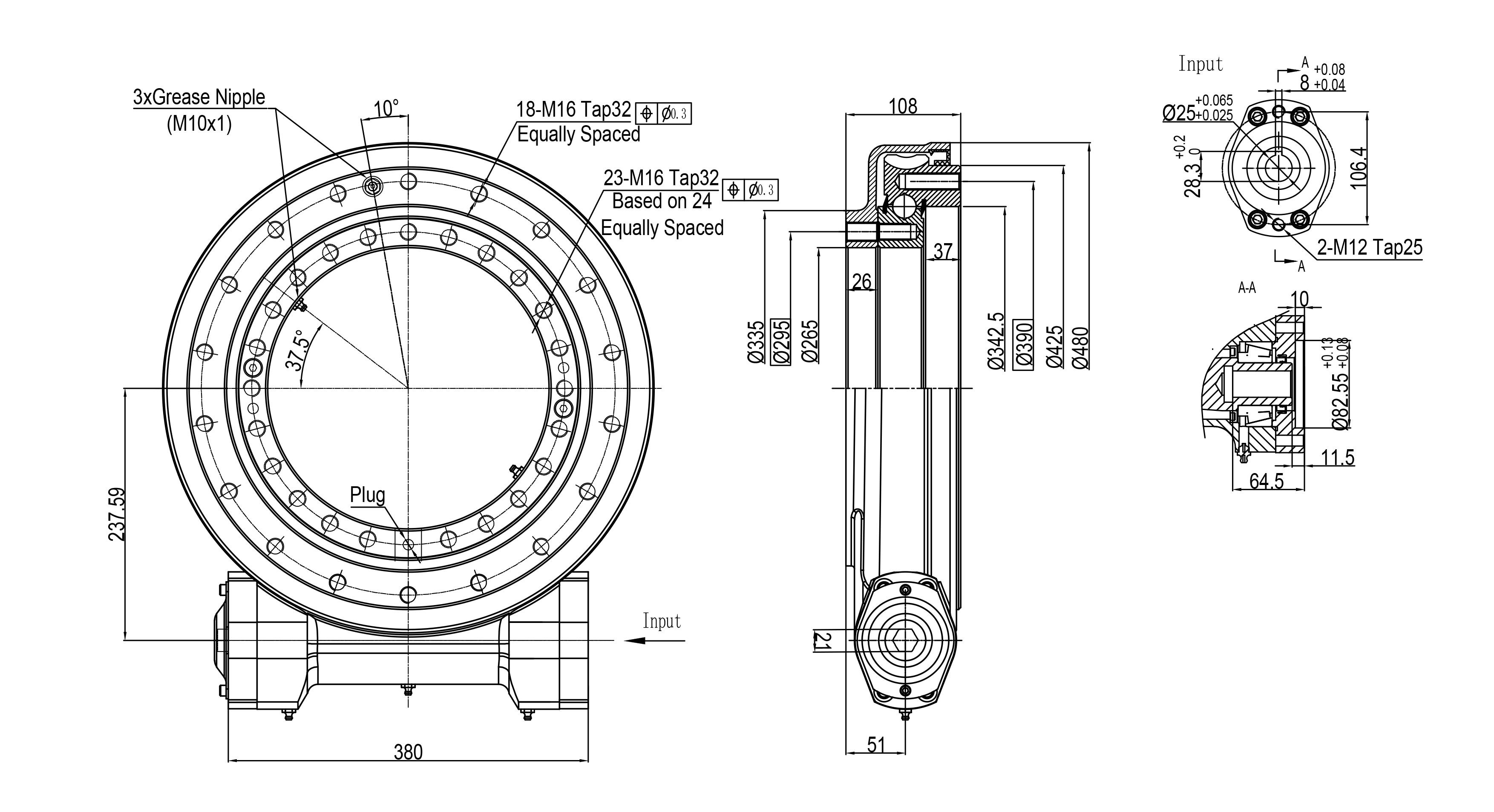

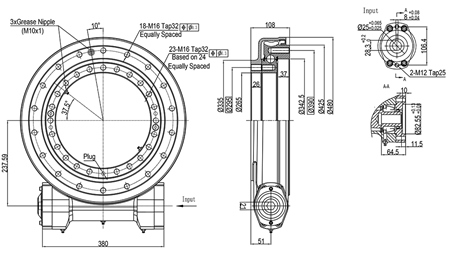

Méretek WEA14 - ECO

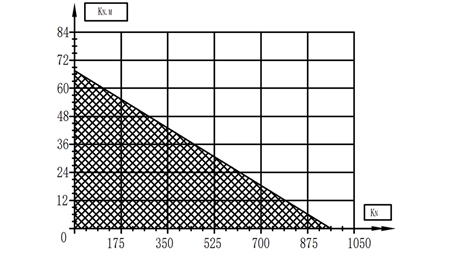

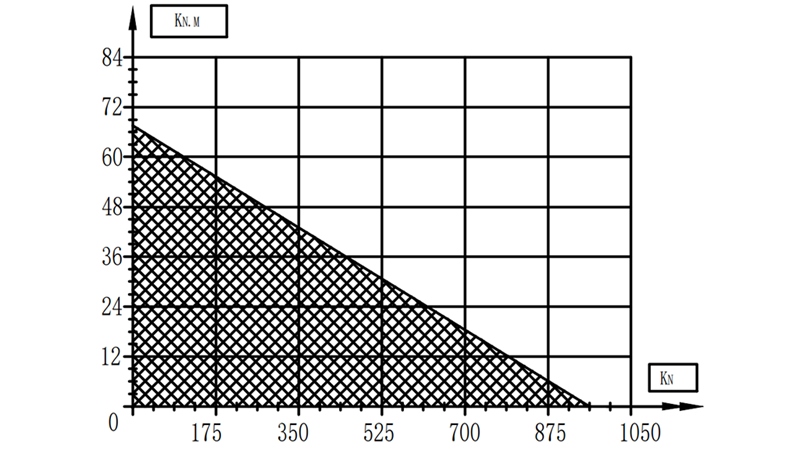

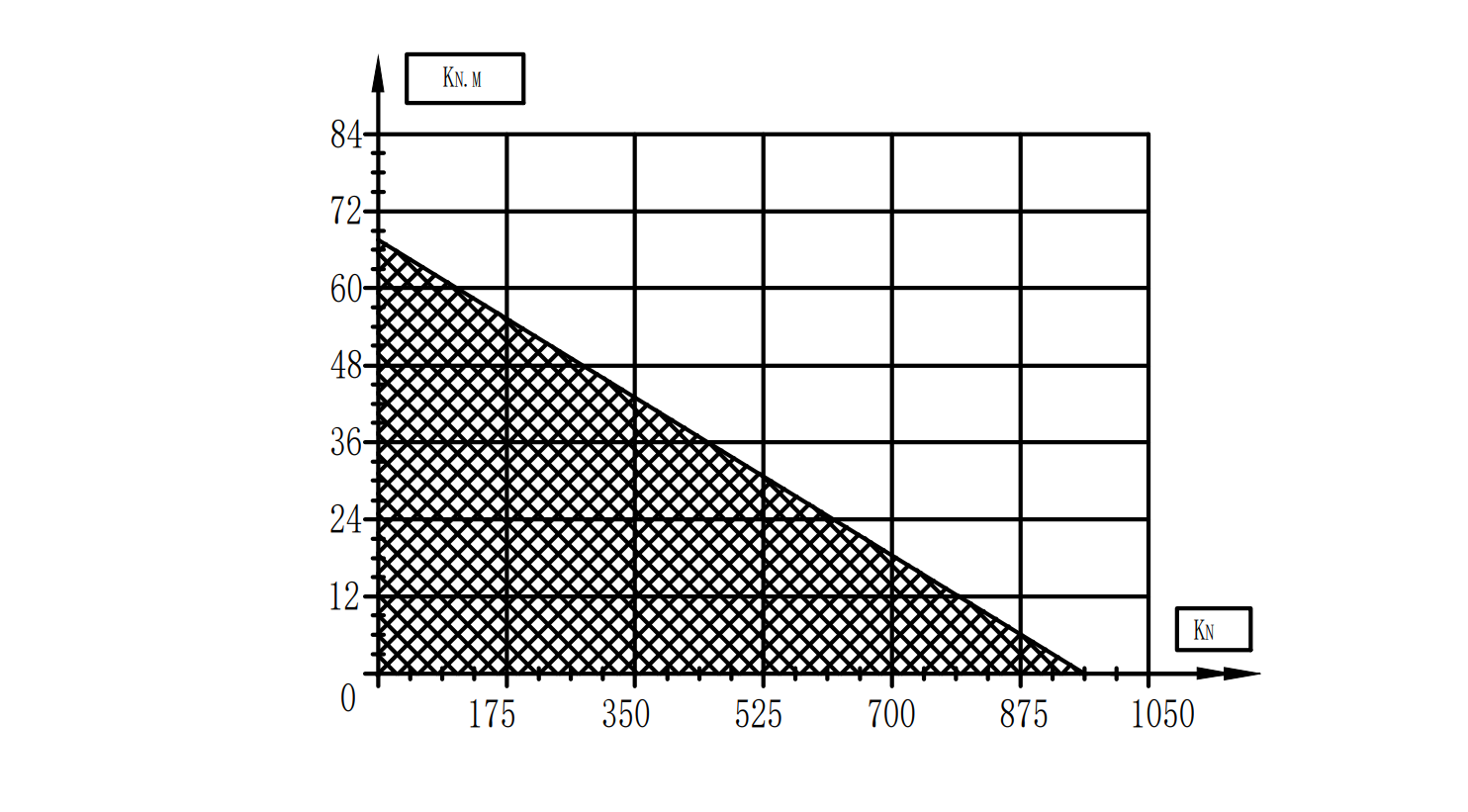

Határterhelési diagram

A diagram a WEA14 csigakerekes forgatóhajtóműre megengedett axiális terhelés és billentőnyomaték kombinációit mutatja. Az axiális terhelés növekedésével a megengedett billentőnyomaték csökken. A forgatóhajtómű megfelelő kiválasztása és biztonságos üzemeltetése érdekében be kell tartani a gyártó által megadott terhelési határértékeket.

Vízszintes tengely: Axiális terhelés kN-ban.

Függőleges tengely: Billentőnyomaték kNm-ben.

Satírozott terület: A terhelések megengedett kombinációi a gyártó diagramja szerint.

Határgörbe: A maximálisan megengedett kombinált terhelés, amelyet nem szabad túllépni.
