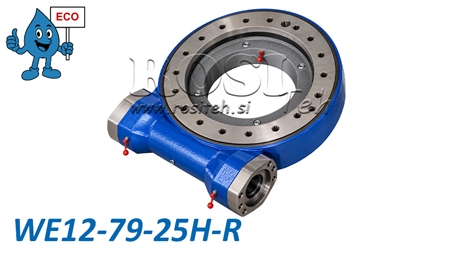

CSIGAKERÉK-HAJTÁSÚ FORGATÓMŰ SOROZAT WEA12 - 9,36 kNm - ÁTTÉTELI ARÁNY 79:1 - ECO

Leírás

Az ECO termékvonalunk WEA sorozatú csigahajtású forgatóhajtóművei nagy teljesítményű, robusztus és költséghatékony megoldást kínálnak nehéz szerkezetek és gépek szabályozott forgatásához. Kompakt egységben egyesítik a csigahajtóművet és a forgókoszorút, így nagy nyomatékátvitelt tesznek lehetővé, miközben axiális, radiális és billentő terheléseket is megtámasztanak.

A WEA ECO sorozat kiváló ár-érték arányt kínál, és alkalmas mezőgazdasági, erdészeti, építőipari és ipari gépészeti alkalmazásokhoz, ahol nagy forgatónyomatékra és pontos teherpozicionálásra van szükség.

A csigahajtású forgatóhajtómű működése

A csigahajtású forgatóhajtómű a csigahajtás elvén működik, amelyben a csiga egy fogazott forgókoszorút hajt meg. Ez a kialakítás nagy áttételi arányt, nagy kimenő nyomatékot, valamint lassú, egyenletes és szabályozott forgást biztosít. A hajtómű megfelelő hidromotorral üzemeltethető. Kialakítása folyamatos 360°-os elfordulást tesz lehetővé, miközben az integrált forgókoszorú nagy axiális és radiális erőket, valamint billentőnyomatékokat is megtámaszt, így a hajtómű igényes üzemi körülmények között is alkalmazható.

Fő előnyök

• ECO termékvonal – megfizethető megoldás kiváló ár-érték aránnyal.

• Nagy kimenő nyomaték nehéz szerkezetek és terhek forgatásához.

• Kompakt és robusztus kialakítás integrált forgókoszorúval.

• Folyamatos 360°-os forgási lehetőség.

• Pontos és szabályozott forgás nagy áttételi aránnyal.

• Nagy axiális és radiális teherbírás.

• Nagy ellenállás billentőnyomatékokkal szemben.

• Kiváló minőségű anyagok és hőkezelt hajtóműalkatrészek.

• Széles modellválaszték különböző terhelésekhez és alkalmazásokhoz.

Alkalmazási területek

A WEA ECO sorozatú csigahajtású forgatóhajtóműveket számos iparágban alkalmazzák, különösen olyan felhasználásoknál, ahol nehézgép-alkatrészek és szerkezeti egységek megbízható forgatására és pozicionálására van szükség.

• Erdészeti gépek – erdészeti pótkocsik, daruk és forgó szerkezetek.

• Mezőgazdasági gépek – forgó karok, adapterek és mezőgazdasági berendezések.

• Építőipari gépek – daruk, emelőberendezések és forgó platformok.

• Ipari berendezések – pozicionáló készülékek, forgóasztalok és anyagmozgató rendszerek.

• Szállító- és speciális rendeltetésű járművek – forgó szerkezeti egységek és járműre szerelt berendezések.

Anyagok és felépítés

A WEA ECO sorozatú csigahajtású forgatóhajtóművek kiváló minőségű acélokból készülnek, amelyek megfelelő karbantartás mellett mechanikai szilárdságot, kopásállóságot és hosszú élettartamot biztosítanak.

A hajtóműalkatrészek 45, 50Mn, 42CrMo vagy 42CrMo4 acélminőségből készülhetnek, míg a csigák 42CrMo vagy 20CrMoTi acélból gyárthatók. A kiválasztott alkatrészeket hőkezelik a keménység és a kopásállóság javítása érdekében.

Az edzett futópályafelületek keménysége 55 és 62 HRC között van, míg a csigahajtás-egység felületi keménysége 58 és 62 HRC közötti.

A csigahajtású forgatóhajtóművet gyárilag előkenik.

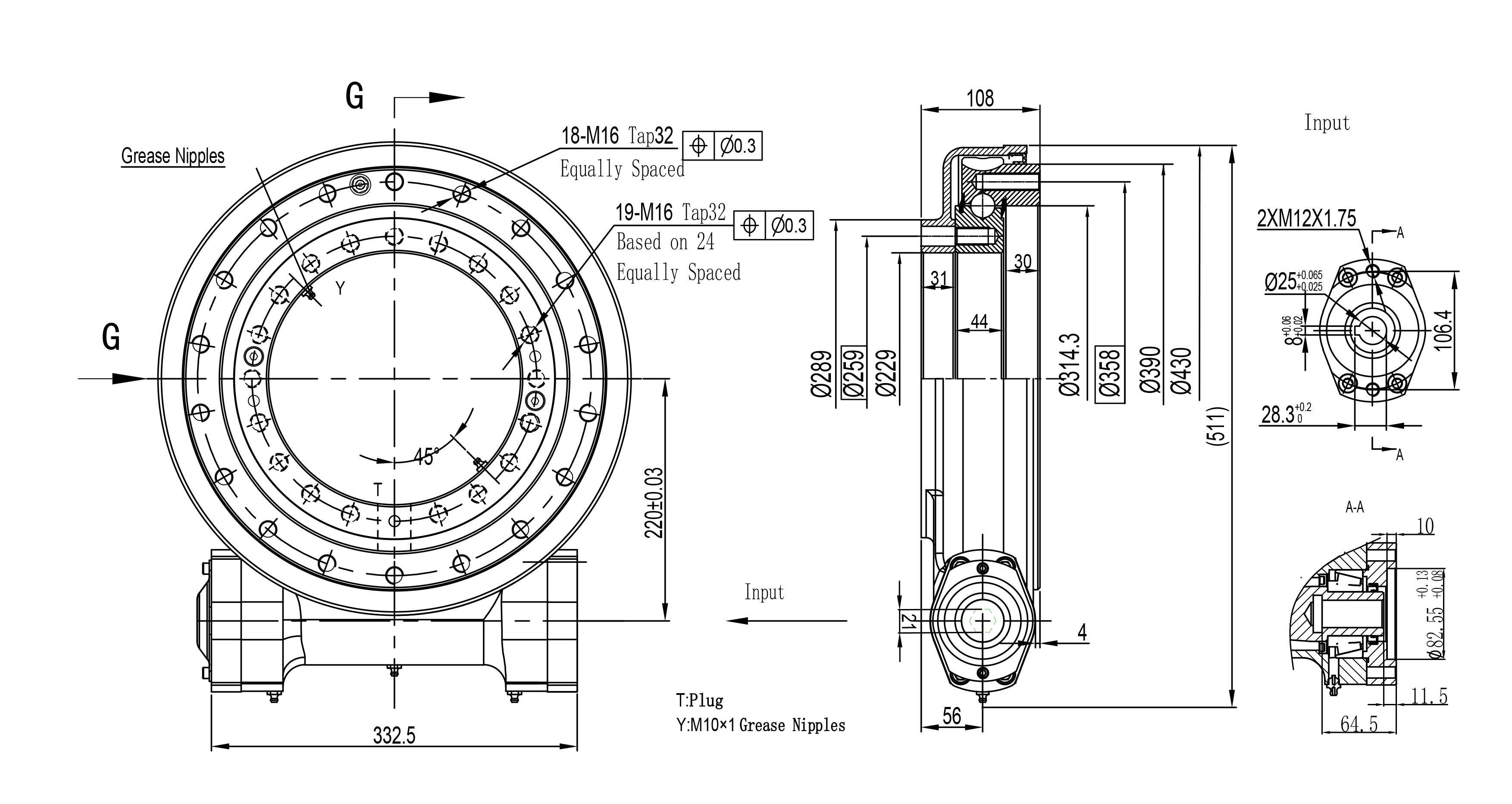

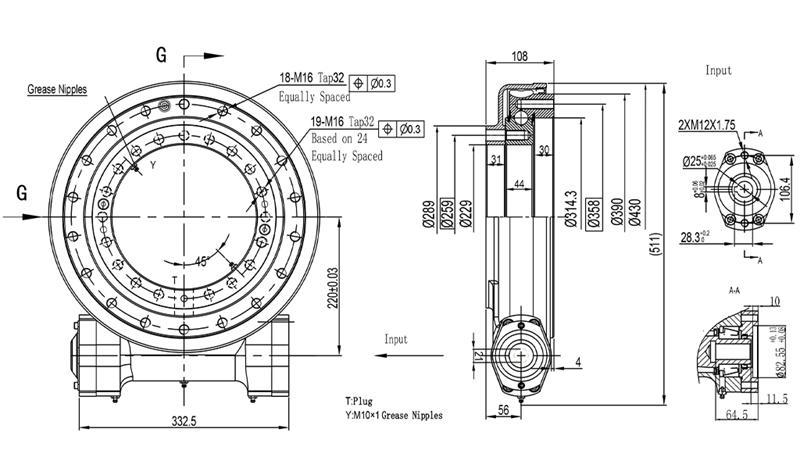

WEA12 - ECO méretek

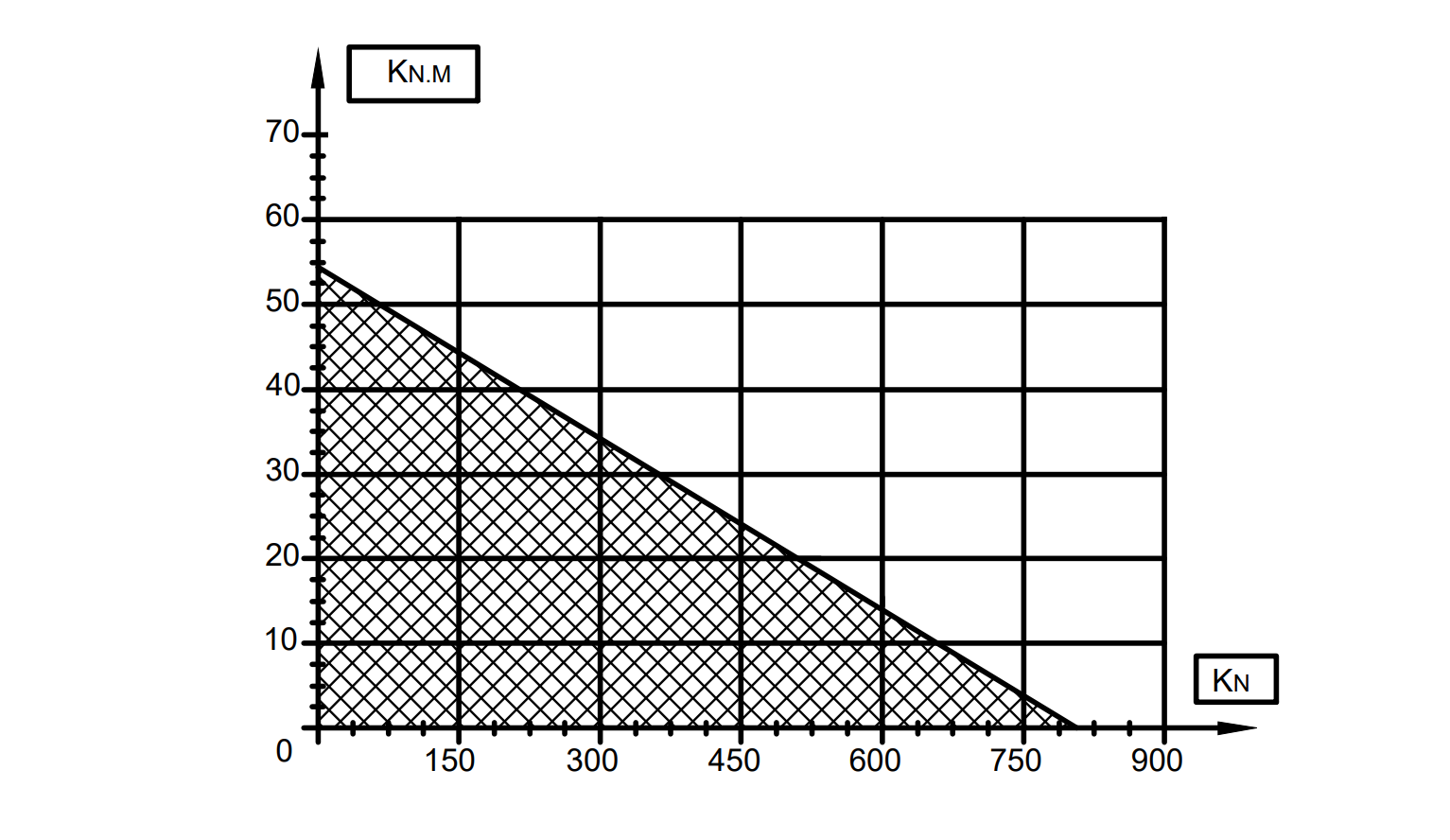

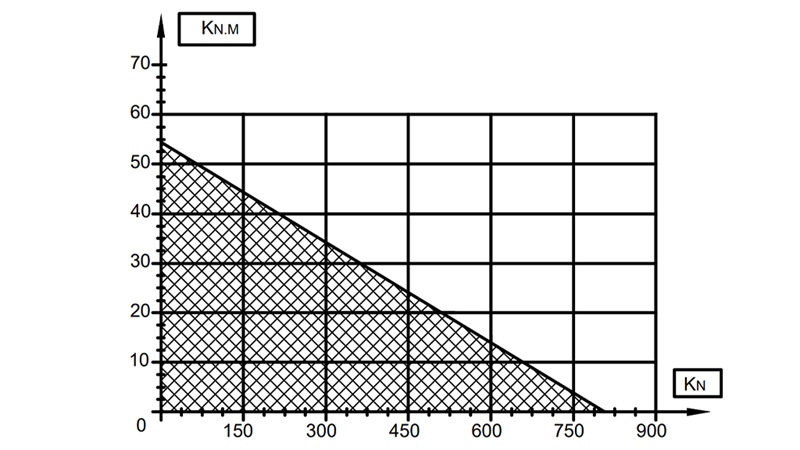

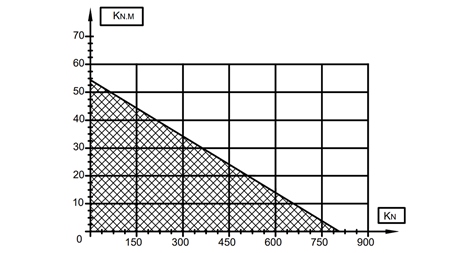

Határterhelési diagram

A diagram a WEA12 csigahajtású forgatóhajtómű megengedett axiális terhelés és billentőnyomaték kombinációit mutatja. Az axiális terhelés növekedésével a megengedett billentőnyomaték csökken. A forgatóhajtómű megfelelő kiválasztása és biztonságos üzemeltetése érdekében be kell tartani a gyártó által megadott terhelési határértékeket.

Vízszintes tengely: Axiális terhelés kN-ban.

Függőleges tengely: Billentőnyomaték kNm-ben.

Satírozott terület: A gyártó diagramja szerinti megengedett terheléskombinációk.

Határgörbe: Maximálisan megengedett kombinált terhelés, amelyet nem szabad túllépni.
