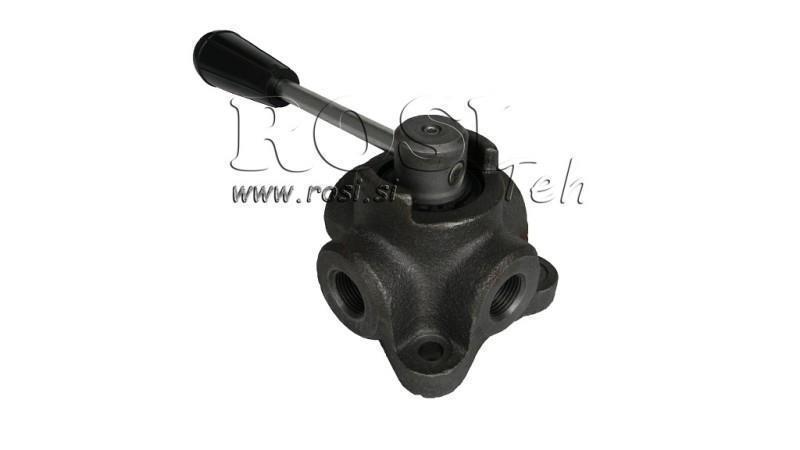

ΧΕΙΡΟΚΙΝΗΤΗ ΒΑΛΒΙΔΑ 4 ΔΙΑΔΡΟΜΩΝ IF 3/4 - 100LIT

Χρήση:

Η βαλβίδα χρησιμοποιείται ως βαλβίδα τεσσάρων διαδρομών. Η ροή λαδιού που εισέρχεται στη βαλβίδα μέσω δύο εισόδων ανακατευθύνεται σε δύο εξόδους. Μπορεί να χρησιμοποιηθεί για διπλής δράσης ενεργοποιητές/κυλίνδρους ή για την αναστροφή της κατεύθυνσης περιστροφής του υδραυλικού κινητήρα.

Υλικό:

Σώμα: χυτοσίδηρος, εσωτερικά μέρη: σκληρό μέταλλο
Σφράγιση: Buna N standard

Σύνδεση:

Συνδέστε το 'P' στη πλευρά πίεσης και 'A' και 'B' στις θύρες, 'T' στην επιστροφή και 'A' και 'B' στον ενεργοποιητή/κύλινδρο ή υδραυλικό κινητήρα.  Όταν η λεβιέ είναι στη θέση '1', το 'P' συνδέεται με το 'A' και ταυτόχρονα το 'B' αδειάζει στην δεξαμενή 'T'.  Όταν η λεβιέ είναι στη θέση '2', το 'P' συνδέεται με το 'B' και ταυτόχρονα το 'A' αδειάζει στην δεξαμενή 'T'. Με τη λεβιέ στη κεντρική θέση, όλες οι θύρες είναι κλειστές (κλειστό κέντρο).
