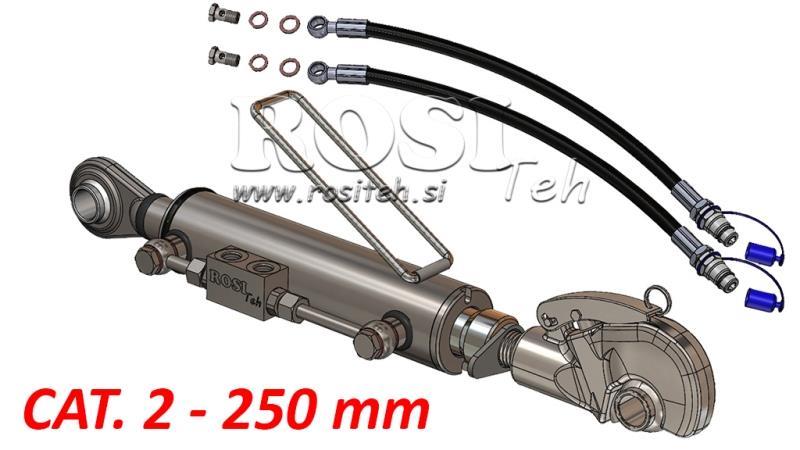

TERZO PUNTO IDRAULICO FILETTATO AUTOMATICO - CAT. 2 - 63/35-250 (45-95 HP) (25,4 mm)

 Terzo punto idraulico

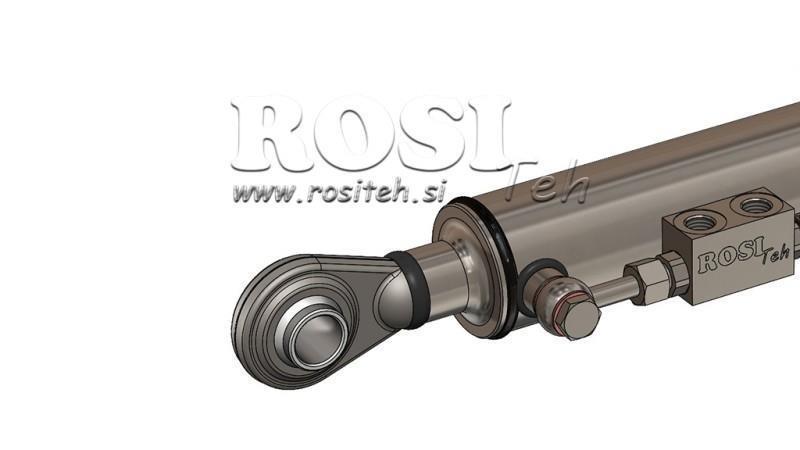

è essenzialmente un cilindro idraulico standard a doppio effetto con attacchi saldati per l’installazione tra il trattore e l’attrezzo portato. È sicuramente un aggiornamento utile per il trattore, se non ne è già dotato. I nostri terzi punti idraulici sono zincati per garantire la migliore protezione possibile contro la corrosione. Tutti i terzi punti idraulici sono inoltre dotati di valvola di blocco. In caso di danneggiamento del tubo idraulico, il cilindro del terzo punto rimane nella stessa posizione, così come l’attrezzo. La valvola di blocco garantisce inoltre che i tubi non siano in pressione nonostante le vibrazioni durante la marcia, evitando carichi inutili sulla valvola idraulica del trattore.

Tipi più comuni di terzi punti idraulici:

- Terzo punto idraulico STANDARD

(con snodi a occhiello saldati su entrambi i lati)

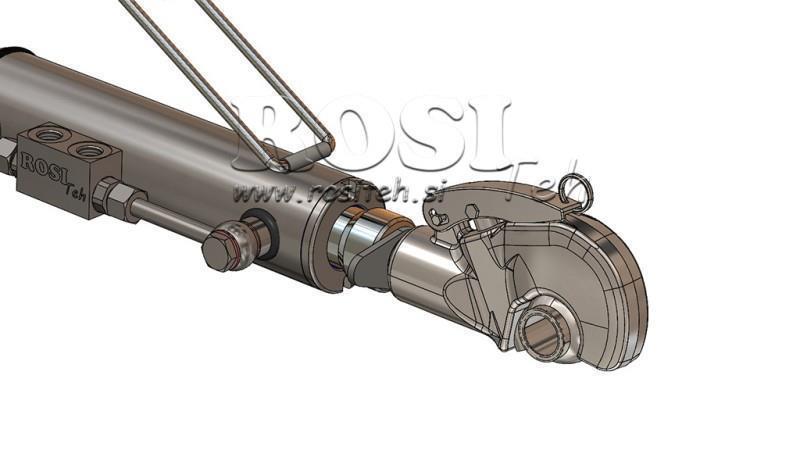

- Terzo punto idraulico con gancio

(sullo stelo è presente un gancio rapido per sfera per collegare l’attrezzo al trattore)

- Terzo punto idraulico SPECIALE

(un terzo punto idraulico con gancio, ma al posto dello snodo a occhiello sul cilindro viene utilizzato un gancio speciale saldato che consente una maggiore oscillazione laterale del terzo punto)

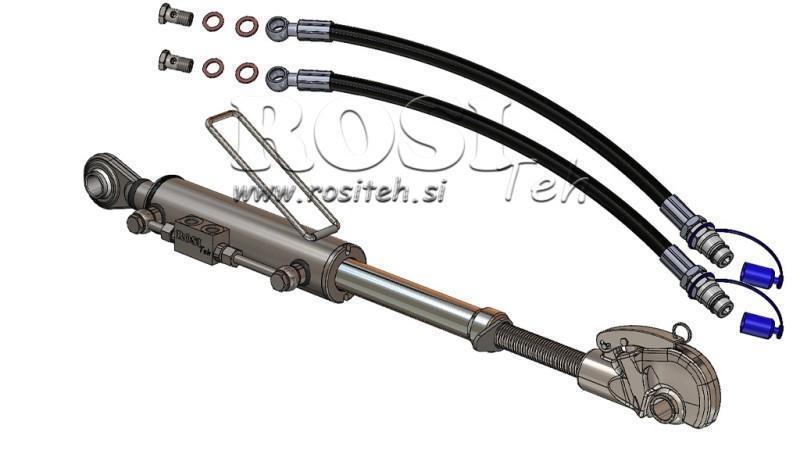

- Terzo punto idraulico FILETTATO

(la lunghezza del terzo punto può essere aumentata della lunghezza della filettatura)

Impiego dei terzi punti idraulici:

I terzi punti idraulici sono sempre più indispensabili su ogni trattore, soprattutto con gli aratri per la lavorazione del terreno, dove la regolazione precisa dell’aratro è fondamentale. Sono molto utili anche con livellatrici, carrelli elevatori per trattore (per la regolazione dell’inclinazione) e persino pianali ribaltabili.

Come scegliere il terzo punto idraulico corretto per il tuo trattore?

Passaggio 1: Quanti cavalli ha il tuo trattore?

Categoria 1: per trattori da 20 a 55 HP (15 – 40 kW)

Categoria 2: per trattori da 45 a 95 HP (35 – 70 kW)

Categoria 3: per trattori da 80 a 210 HP (60 – 155 kW)

Categoria 4: per trattori da 180 a 380 HP (135 – 285 kW)

È opportuno considerare anche il tipo di attrezzo con cui verrà utilizzato il terzo punto, poiché, ad esempio, con un trattore da 100 HP non è necessario un terzo punto di Categoria 3 se verrà utilizzato solo per un pianale ribaltabile con portata massima di 1500 kg.

Passaggio 2: Quali fori per perni deve avere il terzo punto?

Categoria 1: Fori 19,2 mm o 25,4 mm

Categoria 2: Fori 25,4 mm

Categoria 3: Fori 25,4 mm o 32,4 mm

Categoria 4: Fori 45,2 mm o 32,4 mm

È possibile utilizzare una boccola di riduzione, che consente di impiegare lo stesso terzo punto su diversi trattori o attrezzi. Per i terzi punti idraulici con gancio (automatici) o nelle versioni speciali, i fori sono determinati dalla sfera, che viene bloccata nel gancio rapido del terzo punto.

Passaggio 3: Lunghezza o corsa adeguata del terzo punto.

Non esiste una regola rigida o uno standard preciso sulla corsa che un terzo punto idraulico dovrebbe avere per un determinato tipo di trattore. Dipende principalmente dal tipo di trattore e dagli attrezzi per cui è destinato. Di solito viene utilizzato con più attrezzi in proprio possesso, quindi è necessario determinare una lunghezza adatta alla maggior parte di essi. Il modo più semplice è misurare il terzo punto filettato già installato sul trattore. In base alla lunghezza chiusa del terzo punto filettato (misurata tra i centri dei due fori), è possibile scegliere il terzo punto idraulico più vicino e verificarne la lunghezza massima estesa e la corsa.

Le corse standard dei terzi punti idraulici sono:
- 160 mm
- 210 mm
- 280 mm
- 340 mm
- 400 mm

Le lunghezze complessive dei terzi punti con la stessa corsa dipendono dal tipo.

Passaggio 4: Scelta del tipo di terzo punto idraulico.

- Terzo punto idraulico standard
(utilizzato con trattori standard)

- Terzo punto idraulico con gancio
(utilizzato se il trattore è dotato di ganci rapidi sui bracci inferiori del sollevatore)

- Terzo punto idraulico speciale
(per una maggiore oscillazione laterale)

- Terzo punto idraulico filettato
(la lunghezza del terzo punto può essere aumentata della lunghezza della filettatura)

I terzi punti idraulici sono adatti ai trattori:

Zetor, Fendt, Deutz-Fahr, Massey Ferguson, Fiat, John Deere, Case, Renault, IMT, Ursus, Steyr, Hürlimann, Lamborghini, Same, Landini, Valtra, Claas, New Holland, Caterpillar, Bobcat, Volvo, Carraro, Yanmar, Štore, Lindner, Solis.
